LED顯示屏施工方案

一、施工準備

（1）技術準備

1）施工前進行圖紙會審。

2）施工前應進行技術交底，明確施工方法及質量標準。

（2）材料準備

1）施工所需的設備、器材、輔材準備就緒，滿足連續施工和階段施工的要求。

2）系統設備：播控服務器、大屏專用控制器、視頻光端機、顯示大屏幕、大屏顯示終端、播放器、相關播控制作軟件等。

3）安裝用料：防火橋架、視頻電纜、光纜、管材、型材、拉線環、電纜掛鉤、U型鋼卡、自膨脹螺栓等。

4）輔助用料：汽油70#、標志牌、棉紗頭、焊錫絲等。

（3）主要機具

1）施工機具：電焊機、切割機、電鉆、砂輪機、專用工具等。

2）測試儀器：調試用筆記本、數字萬用表、對講機、頻譜分析儀、場強儀等。

（4）作業條件

1）機房地線和電源線的布放應符合規范要求。

2）前端設備、傳輸設備、電源設備等全部到齊，其它設備和材料數量應滿足連續施工的要求。

3）型材、管材和鐵件的檢驗要求應符合有關施工驗收規范要求。

4）工程中使用的數據信號電纜和電源線規格、形式符合設計的規定和合同要求。

二、施工工藝

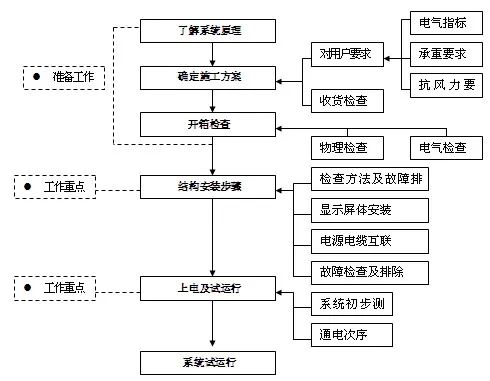

顯示屏安裝流程：

（1）構架及屏體系統施工

1）顯示屏構架制作要求：鋼材應無扭曲現象，下料誤差在5mm之內，切口應平直、光滑、無卷邊、毛刺等；構架要求鉆孔時應采用臺鉆鉆孔，嚴禁使用電氣焊割孔；構架焊接要求應牢固、無焊渣并在刷油漆前磨到光滑程度；構架制作完后，應先刷兩層中性底漆，再刷兩層優質瓷漆，油漆完全晾干后方可安裝。

2）顯示屏構架安裝要求：仔細閱讀施工圖，測量、放線確定構架各柱、梁型鋼的準確位置；用電焊或螺栓固定安裝好各柱、梁型鋼構架；構架應找正、找平，同層橫檔在同一個水平面上，高低偏差應小于5mm；構架的接地焊完以后應進行第二次補充刷漆；顯示屏背部及四周采用50mm巖棉夾心板封閉；要求屏體內部防水使用耐候膠封閉接縫處；檢修門位置現場確定。

3）控制系統施工：顯示系統安裝：顯示單元安裝。結構單元安裝。低壓電源安裝。鋼結構與屏體的外裝飾施工。信號電纜等其它必備的配套設備安裝。

4）控制系統設備安裝：服務器安裝。視頻處理器安裝。網卡安裝。通訊電纜安裝。

5）視頻設備：節目制作非線性編輯器安裝。視頻光端機（工業級）安裝；視頻前端設備等安裝。

（2）二次接線安裝

1）二次接線安裝主要技術要求：

按圖施工，接線正確；電氣回路的連接應牢固可靠；電纜芯線和所配導線的端部均應標明其回路編號；編號應正確，字跡清晰且不易脫色；配線整齊、清晰、美觀；導線絕緣良好，無損傷；柜、盤內的導線不應有接頭；每個端子板的每側接線一般為1根，不得超過兩根；盤、柜內的配線應采用截面不小于1.5mm2，電壓不低于400V的銅芯絕緣導線，但對電子元件回路、弱電回路采用錫焊連接時，在滿足載流量和電壓降及有足夠機械強度的情況下，可使用較小截面的絕緣導線。

2）柜內配線：

柜內配線一般應在柜上的儀表、繼電器和其它電器全部安裝好后進行。配線宜采取集中布線方式，即柜、盤上同一排電器的連接線都應匯集到同一水平線束中，各排水平線束再匯集成一垂直總線束，總線束走至端子排時，再逐步分散接到端子排上。柜內設備可直接連接，柜內至柜外設備連接應通過端子排。從線束分列出的導線，接到接線柱端子上時應量好距離，剪去多余導線，然后用剝線鉗或電工刀去掉絕緣層，清除線上的氧化層，套上標號，將線芯端彎成一小圓環（彎曲方向應和螺釘旋緊方向相同），套入螺釘將其固定。多股軟導線接入端子時，導線末端一般應裝設線鼻子（接線端子）。備用導線可卷成螺旋形放在其它導線的旁邊，但端部不應與其它端子相碰。

3）二次接線的檢驗

二次接線施工安裝結束后必須嚴格進行檢查和試驗，全部正確合格后才能投入運行。檢查試驗項目通常包括下列項目：柜內檢查；柜間聯絡電纜檢查；操作裝置檢查；二次電流回路和電壓回路檢查；絕緣電阻測量及交流耐壓試驗；操作試驗。

（3）柜內檢查

柜內檢查內容：柜內兩側的端子排不能缺少；柜內裝設的各種儀表、繼電器和操作器件等不缺少，而且規格型號符合設計、安裝位置正確；逐線檢查柜內各設備間的連線及由柜內設備引至端子排的連線不能有錯誤，接線必須正確。為了防止因并聯回路而造成錯誤，接線時可根據實際情況，將被查部分的一端解開然后檢查。檢查控制開關時，應將開關轉動至各個位置逐一檢查。

（4）聯接電纜的檢查：

各設備間聯絡電纜需逐一校對。低壓配電系統按一級負荷給顯示屏系統設備提供所需的供電電源，控制中心顯示屏系統與低壓配電系統的接口點為中央計算機機房電源自動切換箱出線端，電源自動切換由低壓配電系統完成。

（5）信息導引及發布系統安裝

1）系統服務器、工作站應安裝于機房的機柜內，并應符合GB50606-2010智能建筑工程施工規范的第 6 章的規定；

2）顯示屏的安裝位置應對人行通道無影響；

3）顯示屏應安裝在沒有強電磁輻射源及干燥的地方；

4）與相關專業協調并在現場確定落地式顯示屏安裝鋼架的承重能力應滿足設計要求；

5）室外安裝的顯示屏應做好防漏電、防雨措施，并應滿足IP65防護等級標準。

6）壁掛式顯示屏的播放終端放置于弱電間內的箱體壁掛安裝，在弱電間箱體內安裝VGA發送器，通過六類非屏蔽雙絞線傳輸至前端，在前端設置接收器箱，通過接收器解碼后傳輸至電視機進行顯示和播放。

三、質量控制

多媒體顯示屏安裝必須牢固。供電和通訊傳輸系統必須連接可靠，確保應用要求；

一般項目應符合下列規定：

1）設備、線纜標識應清晰、明確；

2）電纜，信號線和電源應分別引入；

3）各設備、器件、盒、箱、線纜等的安裝應符合設計要求，并應做到布局合理、排列整齊、牢固可靠、線纜連接正確、壓接牢固；

4）饋線連接頭應牢固安裝，接觸應良好，并應采取防雨、防腐措施。

四、系統調試

（1）調試準備應符合下列規定：

1）系統調試前，應制定調試方案、測試計劃，并應經會審批準；

2）設備規格、安裝應符合設計要求，安裝應穩固，外殼不應損傷；

3）采用 500V 兆歐表對電源電纜進行測量，其線芯間，線芯與地線間的絕緣電阻不應小于 1MΩ；

4）設備及線纜應標識齊全、準確，并應符合設計要求和GB50606-2010《智能建筑工程施工規范》第 5 章的規定；

5）機柜、控制箱、支架、設備及需要接地的屏蔽線纜和同軸電纜應良好接地；

6）供配電的電壓與功率應符合設計要求。

（2）系統的調試

對于大屏幕信息發布系統在屏體出廠驗收前都已經通過相應的質檢和成品的屏體指標驗收，因此系統安裝完后主要是對其整體亮度、軟件聯網控制顯示的系統調試。整體亮度的調試檢測比較直觀，是根據系統完工后三方人員對其進行實地調試檢驗的一個工序，軟件系統聯網控制和屏體顯示是系統調試的重點，對其說明如下。

1）多媒體信息的編輯制作調試

①文字信息：是節目制作中最普通、最常用的信息，文字信息的準備和處理比較簡單，主要有文字編寫、文字翻譯（多語言系統）、文字錄入、文字特技，在軟件工具中對各種字體、大小、顏色任意選擇、多種對齊和特技顯示方式，然后根據屏體的顯示來進行調試校對。

②圖形信息：圖形是信息量較大的一種信息表達方式，它可以將復雜和抽象的信息直觀地表達出來，也為制作美觀的界面提供了必要的手段，在節目軟件制作工具中，主要調試其支持圖形的縮放、裁剪和拼接程度。

2）對顯示屏監視和控制功能的調試：顯示屏是顯示系統中的關鍵設備，視其上位控制計算機能對其顯示內容、顯示方式全面控制，同時控制軟件提供界面實現對其運行狀態的監視。

3）組網功能調試：系統中的計算機設備組成局域網，實現內部資源共享，標準網絡接口提供了與其標準網絡連網能力，網絡軟件提供網絡信息發布，實現網絡控制，完成組網后視各個終端能否快速響應控制計算機的指令要求，并做好調試驗收?qǐng)?bào)告。

五、自檢自驗

（1）硬件驗收

對硬件技術和設計質量進行的驗收項目包括：波長、視角、灰度等級、顯示效果、結構。

（2）應用軟件功能驗收

硬件驗收的對象包括顯示屏產品，控制部件，配電柜，框架等。應用軟件功能驗收的主要目的是檢查系統功能是否全部實現，系統操作性能是否滿意，界面是否符合規范和業主的要求，系統總體是否穩定可靠。系統驗收時，我們將對顯示屏進行控制，配電柜及軟件的系統聯調。

（3）系統檢驗應符合下列規定：

1）應對系統進行檢測，并填寫檢測記錄和編制檢測報告；

2）設備及軟件的配置參數和配置說明應文檔齊全。

（4）信息導引及發布系統的檢驗應符合下列規定：

1）應對系統的本機軟件的操作界面所有菜單項，顯示準確性、顯示有效性的功能進行逐項檢驗；

2）應對系統的網絡播放控制、系統配置管理、日志信息管理的聯網功能進行逐項檢驗；

3）應對系統顯示設備的安裝、供電傳輸線路進行檢驗。
