弱電人需要的所有網絡基礎知識匯總!
正文開始前先問問:你對OSI和TCP/IP這種基礎陌生嗎?信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
據觀察,哪怕是理論基礎薄弱的,也會多少知道它。
為啥呢?
因?yàn),OSI和TCP/IP是很基礎但又非常重要的知識,很多知識點都是以它們?yōu)榛A(chǔ)去串聯的,作為底層,掌握的越透徹,你理解上層時會越順暢。
比如,今天這篇網絡基礎科普,就是根據OSI層級去逐一展開的。
有很多想入門的小友問過:
到底怎么才可以在自己空閑時間去稍微入個門?
有沒有什么比較完整的理論基礎資料,可以發個來看看?
于是今天,就準備了這兩個內容。
一個就是本篇文章,36張圖,涵蓋了大部分基礎的網絡技術點。
深度不夠,廣度來湊,非常建議身為網絡工程師的你收藏+反復閱讀。
01
計算機網絡基礎
01 計算機網絡的分類
按照網絡的作用范圍:廣域網(WAN)、城域網(MAN)、局域網(LAN);
按照網絡使用者:公用網絡、專用網絡。

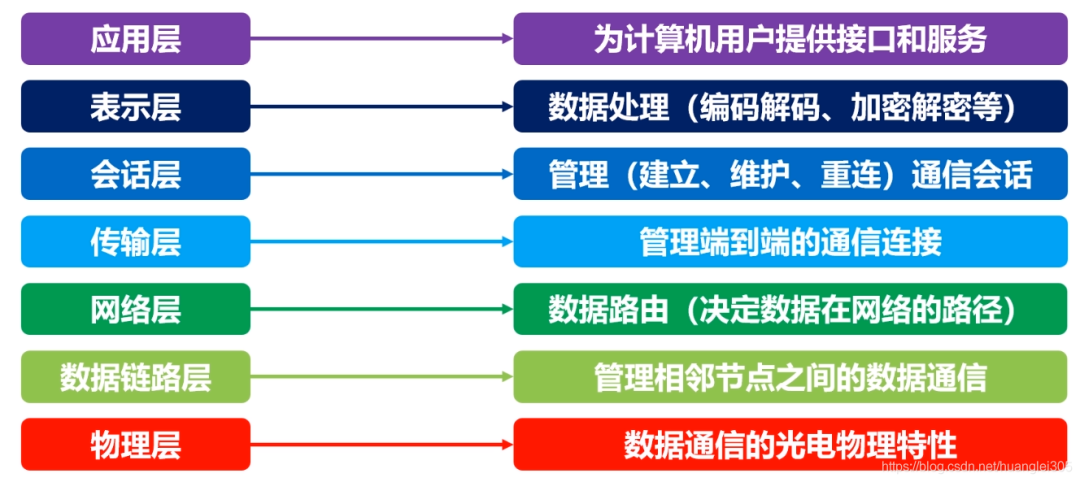

02 計算機網絡的層次結構

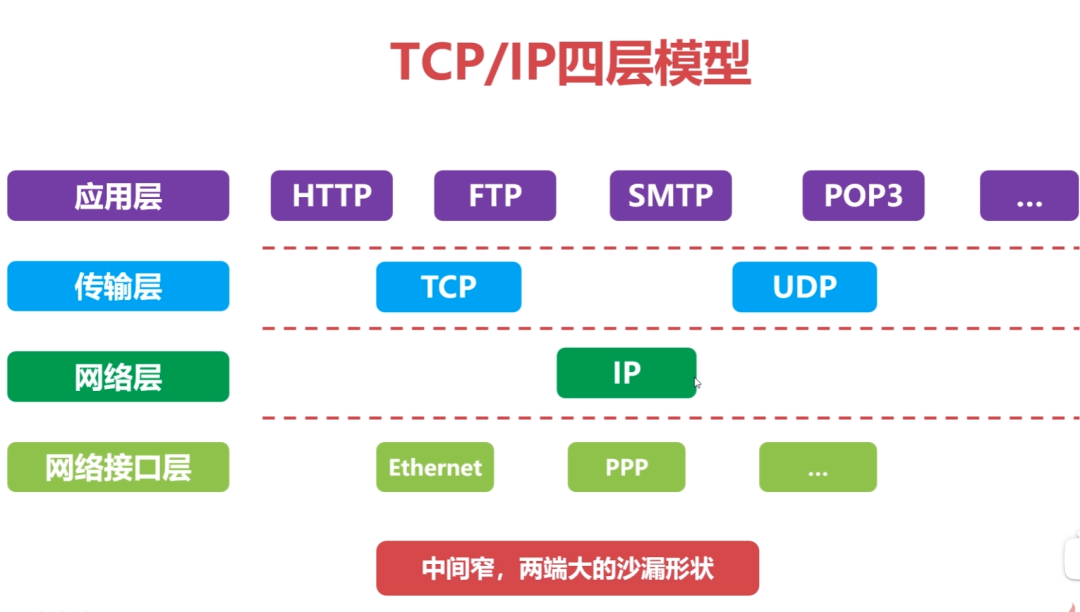

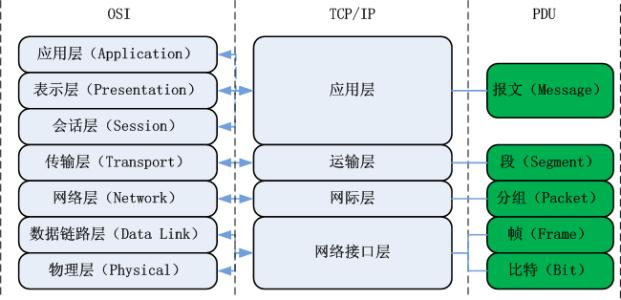

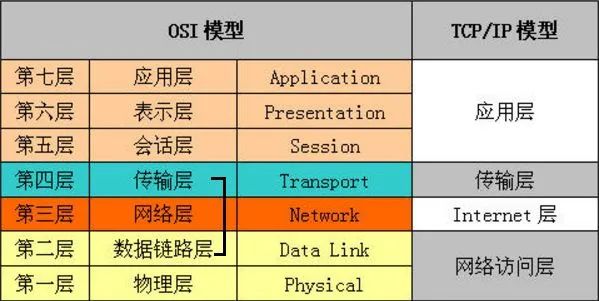

TCP/IP四層模型與OSI體系結構對比:
03 層次結構設計的基本原則
各層之間是相互獨立的;
每一層需要有足夠的靈活性;
各層之間完全解耦。
04 計算機網絡的性能指標
速率:bps=bit/s
時延:發送時延、傳播時延、排隊時延、處理時延
往返時間RTT:數據報文在端到端通信中的來回一次的時間。
02
物理層
物理層的作用:
連接不同的物理設備,傳輸比特流。該層為上層協議提供了一個傳輸數據的可靠的物理媒體。簡單的說,物理層確保原始的數據可在各種物理媒體上傳輸。
物理層設備:
中繼器【Repeater,也叫放大器】:同一局域網的再生信號;兩端口的網段必須同一協議;5-4-3規程:10BASE-5以太網中,最多串聯4個中繼器,5段中只能有3個連接主機;
集線器:同一局域網的再生、放大信號(多端口的中繼器);半雙工,不能隔離沖突域也不能隔離廣播域。
信道的基本概念:信道是往一個方向傳輸信息的媒體,一條通信電路包含一個發送信道和一個接受信道。
單工通信信道:只能一個方向通信,沒有反方向反饋的信道;
半雙工通信信道:雙方都可以發送和接受信息,但不能同時發送也不能同時接收;
全雙工通信信道:雙方都可以同時發送和接收。
03
數據鏈路層
01 數據鏈路層概述
數據鏈路層在物理層提供的服務的基礎上向網絡層提供服務,其最基本的服務是將源自網絡層來的數據可靠地傳輸?shù)较噜徆?jié)點的目標機網絡層。數據鏈路層在不可靠的物理介質上提供可靠的傳輸。
該層的作用包括:物理地址尋址、數據的成幀、流量控制、數據的檢錯、重發等。
有關數據鏈路層的重要知識點:
數據鏈路層為網絡層提供可靠的數據傳輸;
基本數據單位為幀;
主要的協議:以太網協議;
兩個重要設備名稱:網橋和交換機。
封裝成幀:“幀”是數據鏈路層數據的基本單位:
透明傳輸:“透明”是指即使控制字符在幀數據中,但是要當做不存在去處理。即在控制字符前加上轉義字符ESC。
02 數據鏈路層的差錯監測
差錯檢測:奇偶校驗碼、循環冗余校驗碼CRC
奇偶校驗碼–局限性:當出錯兩位時,檢測不到錯誤。
循環冗余檢驗碼:根據傳輸或保存的數據而產生固定位數校驗碼。
03 最大傳輸單元MTU
最大傳輸單元MTU(Maximum Transmission Unit),數據鏈路層的數據幀不是無限大的,數據幀長度受MTU限制.
路徑MTU:由鏈路中MTU的最小值決定。
04 以太網協議詳解
MAC地址:每一個設備都擁有唯一的MAC地址,共48位,使用十六進制表示。
以太網協議:是一種使用廣泛的局域網技術,是一種應用于數據鏈路層的協議,使用以太網可以完成相鄰設備的數據幀傳輸:
局域網分類:
Ethernet以太網IEEE802.3
以太網第一個廣泛部署的高速局域網
以太網數據速率快
以太網硬件價格便宜,網絡造價成本低
以太網幀結構
類型:標識上層協議(2字節)
目的地址和源地址:MAC地址(每個6字節)
數據:封裝的上層協議的分組(46~1500字節)
CRC:循環冗余碼(4字節)
以太網最短幀:以太網幀最短64字節;以太網幀除了數據部分18字節;數據最短46字節;
MAC地址(物理地址、局域網地址)
MAC地址長度為6字節,48位;
MAC地址具有唯一性,每個網絡適配器對應一個MAC地址;
通常采用十六進制表示法,每個字節表示一個十六進制數,用 - 或 : 連接起來;
MAC廣播地址:FF-FF-FF-FF-FF-FF。
04
網絡層
網絡層的目的是實現兩個端系統之間的數據透明傳送,具體功能包括尋址和路由選擇、連接的建立、保持和終止等。數據交換技術是報文交換(基本上被分組所替代):采用儲存轉發方式,數據交換單位是報文。
網絡層中涉及眾多的協議,其中包括最重要的協議,也是TCP/IP的核心協議——IP協議。IP協議非常簡單,僅僅提供不可靠、無連接的傳送服務。IP協議的主要功能有:無連接數據報傳輸、數據報路由選擇和差錯控制。
與IP協議配套使用實現其功能的還有地址解析協議ARP、逆地址解析協議RARP、因特網報文協議ICMP、因特網組管理協議IGMP。

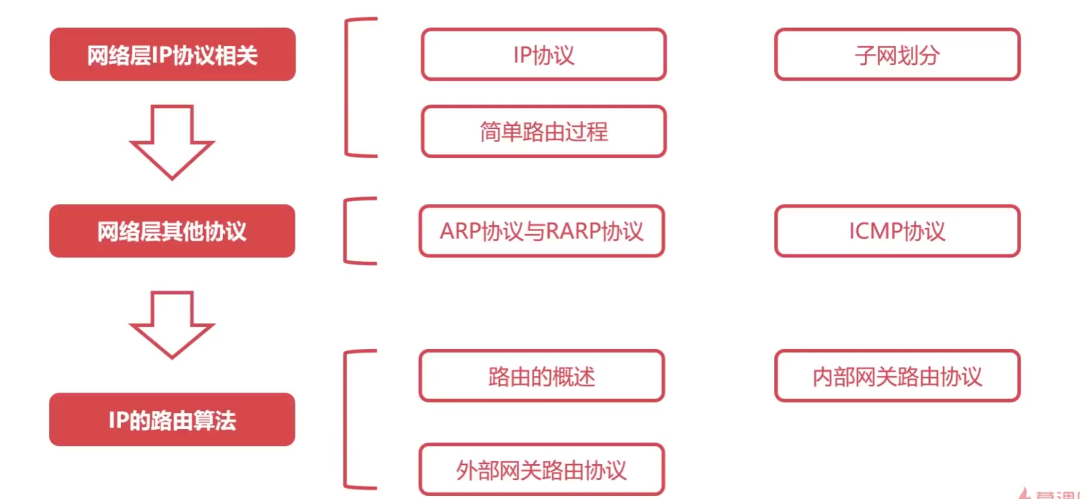

具體的協議我們會在接下來的部分進行總結,有關網絡層的重點為:
1、網絡層負責對子網間的數據包進行路由選擇。此外,網絡層還可以實現擁塞控制、網際互連等功能;
2、基本數據單位為IP數據報;
3、包含的主要協議:
IP協議(Internet Protocol,因特網互聯協議);
ICMP協議(Internet Control Message Protocol,因特網控制報文協議);
ARP協議(Address Resolution Protocol,地址解析協議);
RARP協議(Reverse Address Resolution Protocol,逆地址解析協議)。
4、重要的設備:路由器。
路由器相關協議:
01 IP協議詳解
IP網際協議是 Internet 網絡層最核心的協議。
虛擬互聯網絡的產生:實際的計算機網絡錯綜復雜;物理設備通過使用IP協議,屏蔽了物理網絡之間的差異;當網絡中主機使用IP協議連接時,無需關注網絡細節,于是形成了虛擬網絡。
IP協議使得復雜的實際網絡變?yōu)橐粋虛擬互聯的網絡;并且解決了在虛擬網絡中數據報傳輸路徑的問題。
其中,版本指IP協議的版本,占4位,如IPv4和IPv6;
首部位長度表示IP首部長度,占4位,最大數值位15;
總長度表示IP數據報總長度,占16位,最大數值位65535;
TTL表示IP數據報文在網絡中的壽命,占8位;
協議表明IP數據所攜帶的具體數據是什么協議的,如TCP、UDP。
02 IP協議的轉發流程
03 IP地址的子網劃分
A類(8網絡號+24主機號)、B類(16網絡號+16主機號)、C類(24網絡號+8主機號)可以用于標識網絡中的主機或路由器,D類地址作為組廣播地址,E類是地址保留。
04 網絡地址轉換NAT技術
用于多個主機通過一個公有IP訪問訪問互聯網的私有網絡中,減緩了IP地址的消耗,但是增加了網絡通信的復雜度。
NAT 工作原理:
從內網出去的IP數據報,將其IP地址替換為NAT服務器擁有的合法的公共IP地址,并將替換關系記錄到NAT轉換表中;
從公共互聯網返回的IP數據報,依據其目的的IP地址檢索NAT轉換表,并利用檢索到的內部私有IP地址替換目的IP地址,然后將IP數據報轉發到內部網絡。
05 ARP協議與RARP協議
地址解析協議 ARP(Address Resolution Protocol):為網卡(網絡適配器)的IP地址到對應的硬件地址提供動態映射?梢园丫W(wǎng)絡層32位地址轉化為數據鏈路層MAC48位地址。
ARP 是即插即用的,一個ARP表是自動建立的,不需要系統管理員來配置。
RARP(Reverse Address Resolution Protocol)協議指逆地址解析協議,可以把數據鏈路層MAC48位地址轉化為網絡層32位地址。
06 ICMP協議詳解
網際控制報文協議(Internet Control Message Protocol),可以報告錯誤信息或者異常情況,ICMP報文封裝在IP數據報當中。
ICMP協議的應用:
Ping應用:網絡故障的排查;
Traceroute應用:可以探測IP數據報在網絡中走過的路徑。
07 網絡層的路由概述
關于路由算法的要求:
正確的完整的、在計算上應該盡可能是簡單的、可以適應網絡中的變化、穩定的公平的。
自治系統AS:
指處于一個管理機構下的網絡設備群,AS內部網絡自治管理,對外提供一個或多個出入口,其中自治系統內部的路由協議為內部網關協議,如RIP、OSPF等;自治系統外部的路由協議為外部網關協議,如BGP。
靜態路由:
人工配置,難度和復雜度高;
動態路由:
鏈路狀態路由選擇算法LS:向所有隔壁路由發送信息收斂快;全局式路由選擇算法,每個路由器計算路由時,需構建整個網絡拓?fù)鋱D;利用Dijkstra算法求源端到目的端網絡的最短路徑;Dijkstra(迪杰斯特拉)算法
距離-向量路由選擇算法DV:向所有隔壁路由發送信息收斂慢、會存在回路;基礎是Bellman-Ford方程(簡稱B-F方程);
08 內部網關路由協議之RIP協議
路由信息協議 RIP(Routing Information Protocol)【應用層】,基于距離-向量的路由選擇算法,較小的AS(自治系統),適合小型網絡;RIP報文,封裝進UDP數據報。
RIP協議特性:
RIP在度量路徑時采用的是跳數(每個路由器維護自身到其他每個路由器的距離記錄);
RIP的費用定義在源路由器和目的子網之間;
RIP被限制的網絡直徑不超過15跳;
和隔壁交換所有的信息,30主動一次(廣播)。
09 內部網關路由協議之OSPF協議
開放最短路徑優先協議 OSPF(Open Shortest Path First)【網絡層】,基于鏈路狀態的路由選擇算法(即Dijkstra算法),較大規模的AS ,適合大型網絡,直接封裝在IP數據報傳輸。
OSPF協議優點:
安全;
支持多條相同費用路徑;
支持區別化費用度量;
支持單播路由和多播路由;
分層路由。
RIP與OSPF的對比(路由算法決定其性質):
10 外部網關路由協議之BGP協議
BGP(Border Gateway Protocol)邊際網關協議【應用層】:是運行在AS之間的一種協議,尋找一條好路由:首次交換全部信息,以后只交換變化的部分,BGP封裝進TCP報文段。
05
傳輸層
第一個端到端,即主機到主機的層次。傳輸層負責將上層數據分段并提供端到端的、可靠的或不可靠的傳輸。
此外,傳輸層還要處理端到端的差錯控制和流量控制問題。
傳輸層的任務是根據通信子網的特性,最佳的利用網絡資源,為兩個端系統的會話層之間,提供建立、維護和取消傳輸連接的功能,負責端到端的可靠數據傳輸。
在這一層,信息傳送的協議數據單元稱為段或報文。
網絡層只是根據網絡地址將源結點發出的數據包傳送到目的結點,而傳輸層則負責將數據可靠地傳送到相應的端口。
有關網絡層的重點:
傳輸層負責將上層數據分段并提供端到端的、可靠的或不可靠的傳輸以及端到端的差錯控制和流量控制問題;
包含的主要協議:TCP協議(Transmission Control Protocol,傳輸控制協議)、UDP協議(User Datagram Protocol,用戶數據報協議);
重要設備:網關。
01 UDP協議詳解
UDP(User Datagram Protocol: 用戶數據報協議),是一個非常簡單的協議。
UDP協議的特點:
UDP是無連接協議;
UDP不能保證可靠的交付數據;
UDP是面向報文傳輸?shù)模?br />
UDP沒有擁塞控制;
UDP首部開銷很小。
UDP數據報結構:
首部:8B,四字段/2B【源端口 | 目的端口 | UDP長度 | 校驗和】 數據字段:應用數據
02 TCP協議詳解
TCP(Transmission Control Protocol: 傳輸控制協議),是計算機網絡中非常復雜的一個協議。
TCP協議的功能:
對應用層報文進行分段和重組;
面向應用層實現復用與分解;
實現端到端的流量控制;
擁塞控制;
傳輸層尋址;
對收到的報文進行差錯檢測(首部和數據部分都檢錯);
實現進程間的端到端可靠數據傳輸控制。
TCP協議的特點:
TCP是面向連接的協議;
TCP是面向字節流的協議;
TCP的一個連接有兩端,即點對點通信;
TCP提供可靠的傳輸服務;
TCP協議提供全雙工通信(每條TCP連接只能一對一);
TCP報文段結構:
最大報文段長度:報文段中封裝的應用層數據的最大長度。
TCP首部:
序號字段:TCP的序號是對每個應用層數據的每個字節進行編號
確認序號字段:期望從對方接收數據的字節序號,即該序號對應的字節尚未收到。用ack_seq標識;
TCP段的首部長度最短是20B ,最長為60字節。但是長度必須為4B的整數倍

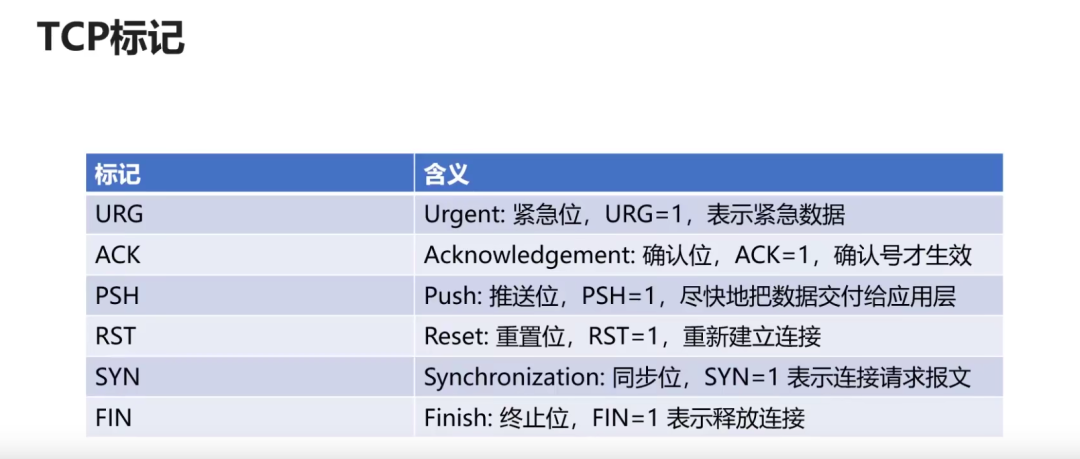

TCP標記的作用:
03 可靠傳輸?shù)幕驹?br />
基本原理:
不可靠傳輸信道在數據傳輸中可能發生的情況:比特差錯、亂序、重傳、丟失
基于不可靠信道實現可靠數據傳輸采取的措施
差錯檢測:利用編碼實現數據包傳輸過程中的比特差錯檢測
確認:接收方向發送方反饋接收狀態
重傳:發送方重新發送接收方?jīng)]有正確接收的數據
序號:確保數據按序提交
計時器:解決數據丟失問題
停止等待協議:是最簡單的可靠傳輸協議,但是該協議對信道的利用率不高。
連續ARQ(Automatic Repeat reQuest:自動重傳請求)協議:滑動窗口+累計確認,大幅提高了信道的利用率。
5.3.1TCP協議的可靠傳輸
基于連續ARQ協議,在某些情況下,重傳的效率并不高,會重復傳輸部分已經成功接收的字節。
TCP協議的流量控制
流量控制:讓發送方發送速率不要太快,TCP協議使用滑動窗口實現流量控制。
04 TCP協議的擁塞控制
擁塞控制與流量控制的區別:
流量控制考慮點對點的通信量的控制,而擁塞控制考慮整個網絡,是全局性的考慮。擁塞控制的方法:慢啟動算法+擁塞避免算法。
慢開始和擁塞避免:
【慢開始】擁塞窗口從1指數增長;
到達閾值時進入【擁塞避免】,變成+1增長;
【超時】,閾值變?yōu)楫?dāng)前cwnd的一半(不能<2);
再從【慢開始】,擁塞窗口從1指數增長。
快重傳和快恢復:
發送方連續收到3個冗余ACK,執行【快重傳】,不必等計時器超時;
執行【快恢復】,閾值變?yōu)楫?dāng)前cwnd的一半(不能<2),并從此新的ssthresh點進入【擁塞避免】。
05 TCP連接的三次握手(重要)
TCP三次握手使用指令:
面試?停簽槭裁葱枰挝帐郑
第一次握手:客戶發送請求,此時服務器知道客戶能發;
第二次握手:服務器發送確認,此時客戶知道服務器能發能收;
第三次握手:客戶發送確認,此時服務器知道客戶能收。
建立連接(三次握手):
第一次:客戶向服務器發送連接請求段,建立連接請求控制段(SYN=1),表示傳輸?shù)膱笪亩蔚牡谝粋數據字節的序列號是x,此序列號代表整個報文段的序號(seq=x);客戶端進入 SYN_SEND (同步發送狀態);
第二次:服務器發回確認報文段,同意建立新連接的確認段(SYN=1),確認序號字段有效(ACK=1),服務器告訴客戶端報文段序號是y(seq=y),表示服務器已經收到客戶端序號為x的報文段,準備接受客戶端序列號為x+1的報文段(ack_seq=x+1);服務器由LISTEN進入SYN_RCVD (同步收到狀態);
第三次:客戶對服務器的同一連接進行確認.確認序號字段有效(ACK=1),客戶此次的報文段的序列號是x+1(seq=x+1),客戶期望接受服務器序列號為y+1的報文段(ack_seq=y+1);當客戶發送ack時,客戶端進入ESTABLISHED 狀態;當服務收到客戶發送的ack后,也進入ESTABLISHED狀態;第三次握手可攜帶數據
06 TCP連接的四次揮手(重要)
釋放連接(四次揮手)
第一次:客戶向服務器發送釋放連接報文段,發送端數據發送完畢,請求釋放連接(FIN=1),傳輸?shù)牡谝粋數據字節的序號是x(seq=x);客戶端狀態由ESTABLISHED進入FIN_WAIT_1(終止等待1狀態);
第二次:服務器向客戶發送確認段,確認字號段有效(ACK=1),服務器傳輸?shù)臄?shù)據序號是y(seq=y),服務器期望接收客戶數據序號為x+1(ack_seq=x+1);服務器狀態由ESTABLISHED進入CLOSE_WAIT(關閉等待);客戶端收到ACK段后,由FIN_WAIT_1進入FIN_WAIT_2;
第三次:服務器向客戶發送釋放連接報文段,請求釋放連接(FIN=1),確認字號段有效(ACK=1),表示服務器期望接收客戶數據序號為x+1(ack_seq=x+1);表示自己傳輸?shù)牡谝粋字節序號是y+1(seq=y+1);服務器狀態由CLOSE_WAIT 進入 LAST_ACK (最后確認狀態);
第四次:客戶向服務器發送確認段,確認字號段有效(ACK=1),表示客戶傳輸?shù)臄?shù)據序號是x+1(seq=x+1),表示客戶期望接收服務器數據序號為y+1+1(ack_seq=y+1+1);客戶端狀態由FIN_WAIT_2進入TIME_WAIT,等待2MSL時間,進入CLOSED狀態;服務器在收到最后一次ACK后,由LAST_ACK進入CLOSED
為什么需要等待2MSL?
最后一個報文沒有確認;
確保發送方的ACK可以到達接收方;
2MSL時間內沒有收到,則接收方會重發;
確保當前連接的所有報文都已經過期。
06
應用層
為操作系統或網絡應用程序提供訪問網絡服務的接口。應用層重點:
數據傳輸基本單位為報文;
包含的主要協議:FTP(文件傳送協議)、Telnet(遠程登錄協議)、DNS(域名解析協議)、SMTP(郵件傳送協議),POP3協議(郵局協議),HTTP協議(Hyper Text Transfer Protocol)。
01 DNS詳解
DNS(Domain Name System:域名系統)【C/S,UDP,端口53】:解決IP地址復雜難以記憶的問題,存儲并完成自己所管轄范圍內主機的 域名 到 IP 地址的映射。
域名解析的順序:
瀏覽器緩存,
找本機的hosts文件,
路由緩存,
找DNS服務器(本地域名、頂級域名、根域名)->迭代解析、遞歸查詢。
IP—>DNS服務—>便于記憶的域名
域名由點、字母和數字組成,分為頂級域(com,cn,net,gov,org)、二級域(baidu,taobao,qq,alibaba)、三級域(12-2-0852)
02 DHCP協議詳解
DHCP(Dynamic Configuration Protocol:動態主機設置協議):是一個局域網協議,是應用UDP協議的應用層協議。作用:為臨時接入局域網的用戶自動分配IP地址。
03 HTTP協議詳解
文件傳輸協議(FTP):控制連接(端口21):傳輸控制信息(連接、傳輸請求),以7位ASCII碼的格式。整個會話期間一直打開。
HTTP(HyperText Transfer Protocol:超文本傳輸協議)【TCP,端口80】:是可靠的數據傳輸協議,瀏覽器向服務器發收報文前,先建立TCP連接,HTTP使用TCP連接方式(HTTP自身無連接)。
HTTP請求報文方式:
GET:請求指定的頁面信息,并返回實體主體;
POST:向指定資源提交數據進行處理請求;
DELETE:請求服務器刪除指定的頁面;
HEAD:請求讀取URL標識的信息的首部,只返回報文頭;
OPETION:請求一些選項的信息;
PUT:在指明的URL下存儲一個文檔。
(1)HTTP工作的結構
(2) HTTPS協議詳解
HTTPS(Secure)是安全的HTTP協議,端口號443;贖TTP協議,通過SSL或TLS提供加密處理數據、驗證對方身份以及數據完整性保護。
