網絡監控安裝,這五種方法你必須了解!
在監控系統工程安裝實踐中,我們需要根據環境的不同,客戶的要求不同來制定監控設計方案,只有完備合適的監控方案才能保證監控系統的穩定性,經濟性,效率性。今天就來說說幾種網絡監控系統安裝的幾種傳輸方式。信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司

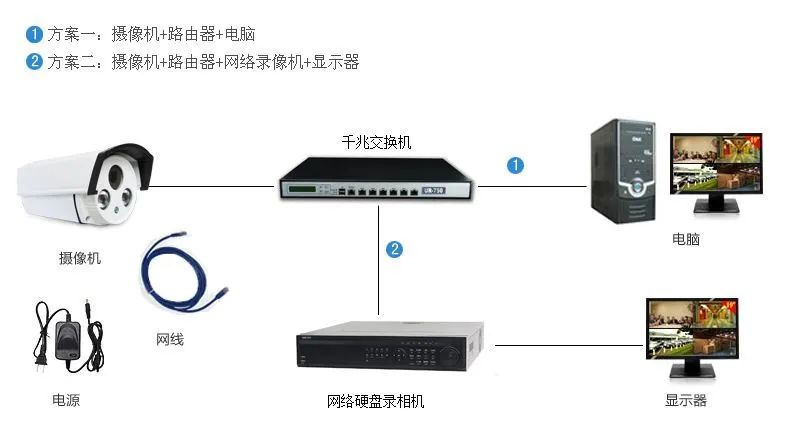

第一種:傳統方式,由網絡攝像機+電源+網線組成
在綜合布線的時候,同時要布電源線和網線,電源也可以就近取220V交流電,這樣節省電源線材,這里暫不討論它的利弊。給每個網絡攝像機提供電源。再有一路網線傳輸網絡數據到網絡硬盤錄像機NVR。
第二種:POE供電方式,有網絡攝像機+POE交換機
這樣就比前面一種方式節省一條電源線,一臺網絡攝像機只要一根網線作為傳輸信號的介質就可以,不再用到電源線了。網線用非屏蔽超五類雙絞線就可以了,傳輸距離100米沒有任何問題。

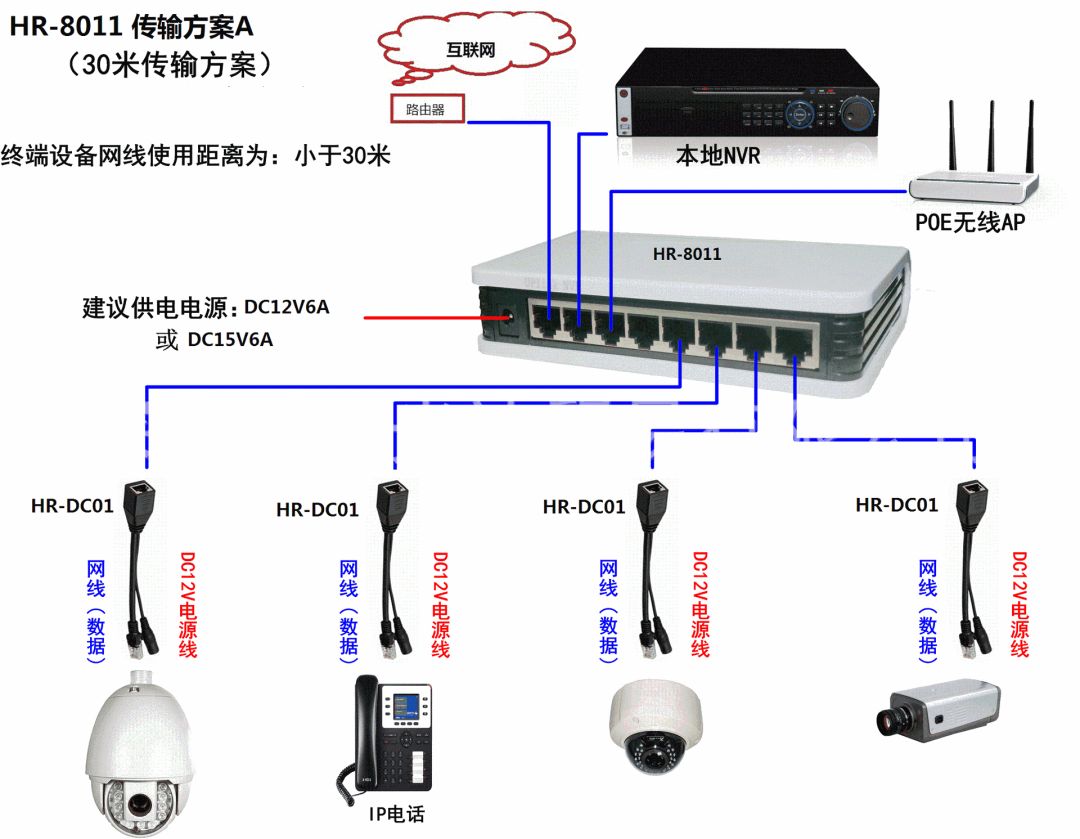

連接方式如下圖:
第三種:遠距離的情況下,網絡攝像機+光纖+收發器,可以傳輸距離更遠!
剛才前面我們說了,網線傳輸正常100米以內,那么超過100米的情況,我們一般考慮用光纖傳輸了,光纖不但傳輸距離遠(可以傳輸20公里)而且效果穩定。我們都知道,光纖傳輸數據的時候,把數據信號轉換成光信號傳輸,再把光信號轉換成數據信號,這樣我們使用光纖收發器配合來完成工作。
如圖:
第四種:無線傳輸方式,攝像機+無線網橋。
在具體監控系統實施環境中,如果布線困難碰到天然屏障或者不可逾越的障礙的時候,我們可以使用無線傳輸方式,這樣就用到無線網橋了。在比如,已經硬化路面的小區,電梯,已經建好的工廠,距離較遠的空曠地帶,野外等等這些環境都適用無線傳輸方式。無線網橋,可以將網絡信號轉換成無線電波進行點對點的傳輸。成對使用。由于點對點定向傳輸,可以實現遠距離的無線傳輸,從幾百米到幾十公里。使用無線網橋的施工注意點:在發射和接收端之間不能有遮擋,不能有障礙。這樣信號傳輸才會穩定。
第五種:遠距離傳輸,網絡攝像機+光纖專網+收發器
監控傳輸網絡系統主要利用運營商光纖資源,達到傳輸?shù)哪康模瑸橹行墓芾砥脚_的各項應用提供基礎保障,能夠更好的服務于各類用戶。問題是費用太高,一般只有公共服務工程采用這種組網,如天網工程。

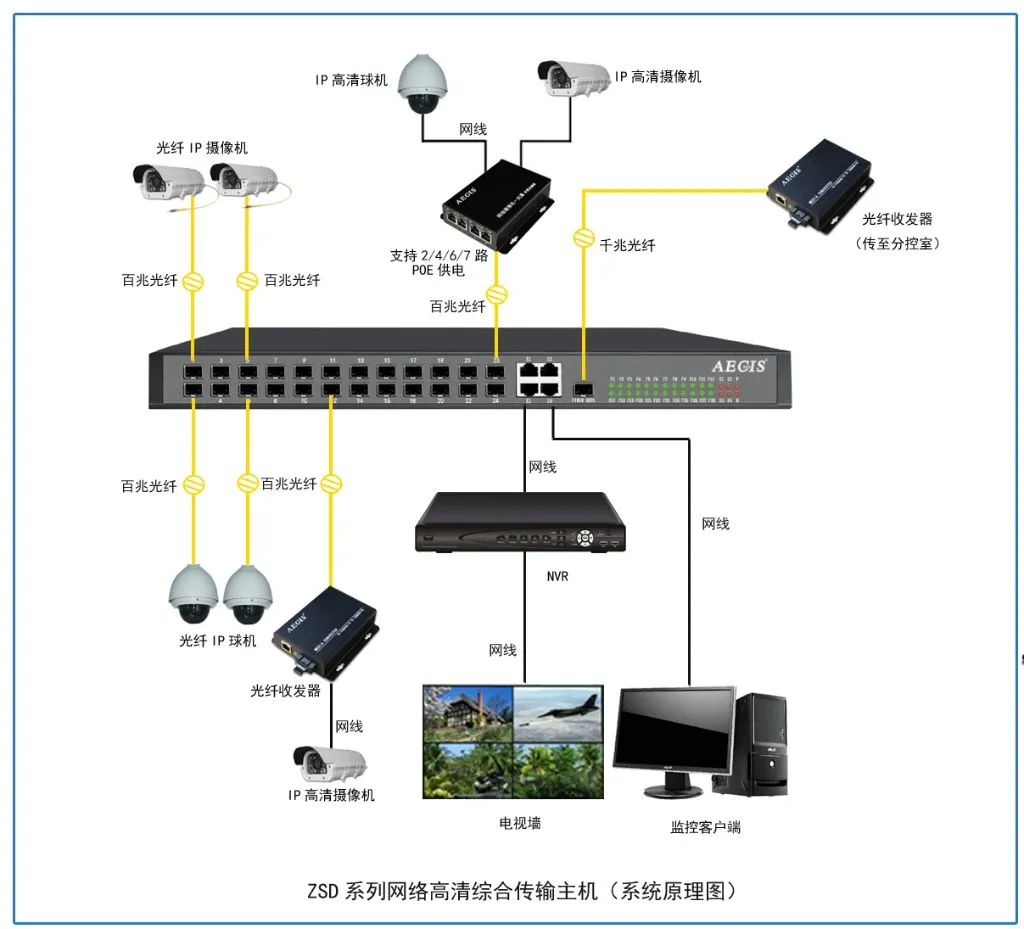

網絡結構如下圖所示:
數據中心核心網
核心層主要設備是核心交換機,作為整個網絡的大腦,核心交換機的配置性能較高。目前核心交換機一般都具備雙電源、雙引擎,故核心交換機一般不采用雙核心交換機部署方式,但是對與核心交換機的背板帶寬及處理能力要求較高。
前端視頻資源接入
前端網絡采用獨立的IP地址網段,完成對前端多只監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。前端網絡接入目前采用兩種常用方式,通常為點對點光纖接入的方式和點對多點的PON接入方式。接入層需對NVR存儲設備的網絡接入提供支撐,確保NVR存儲設備網絡環境安全可靠。
