信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
先算一下尺寸:
單元板用的是P5的全彩模組尺寸為320*160mm,長15塊,高12塊,這塊彩屏共用180塊模組。320*15=4800mm,160*12=1920mm,
凈面積為4800mm*1920mm各加10mm的余頭(除去包不銹鋼用去2mm,最后板與邊框的接縫為5-8mm。上下的余頭可以留到上面從正面看看不到),邊框尺寸為4810mm*1930mm。

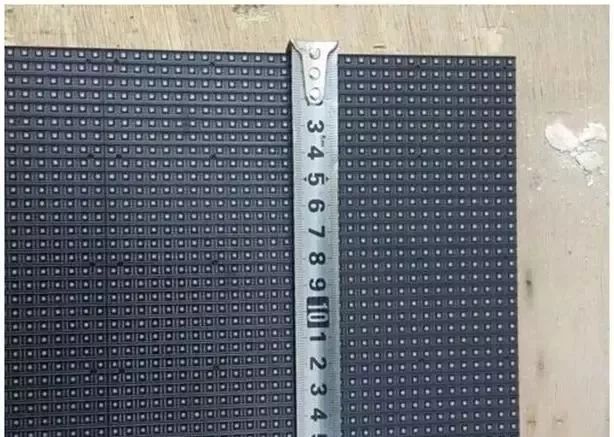

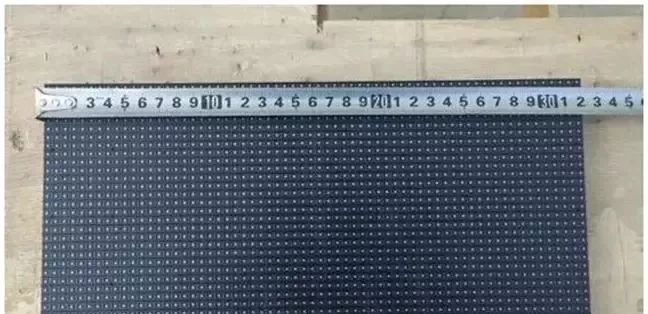

P5室內模組長尺寸320mm
P5室內模組寬尺寸160mm

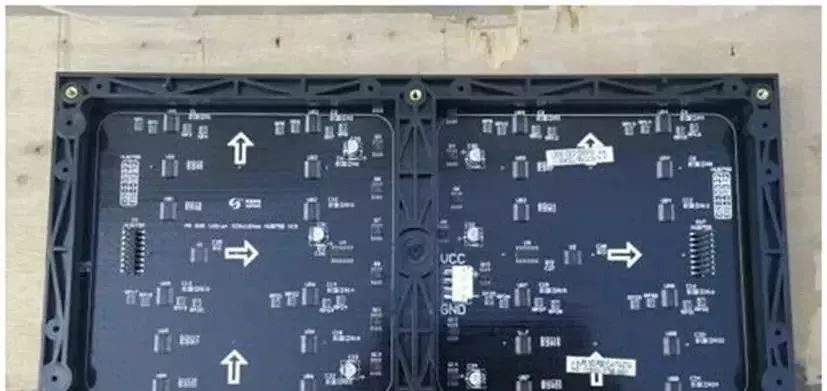

P5室內模組背面
一、首先是做邊框

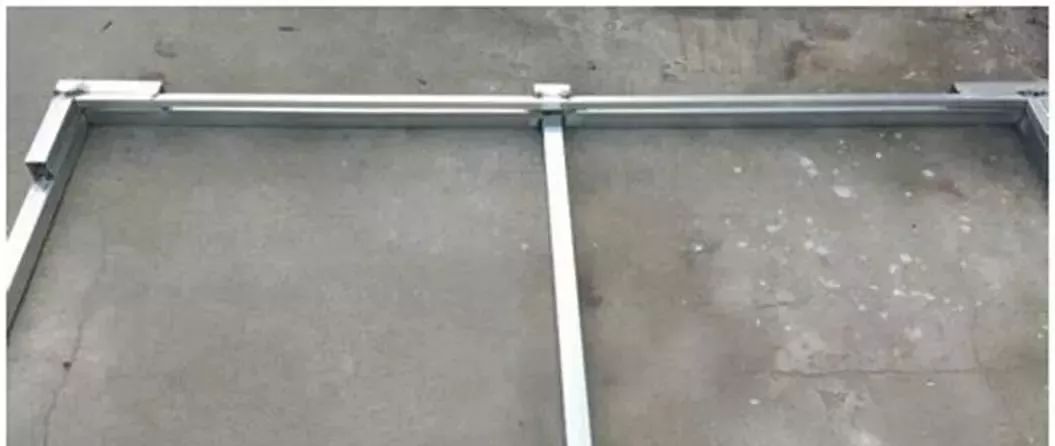

根據現有的一個正在制作的小屏舉例做一個結構。從市場上買4*4的方鋼4根2*2的4根(6米長),先用4*4的方鋼做一個田字架(可根據自己情況定制),大邊框的尺寸為4850mm*1970mm,因?yàn)樾∵吙騼?nèi)的尺寸才是裝屏的尺寸,方鋼為40mm,所以是這個尺寸。

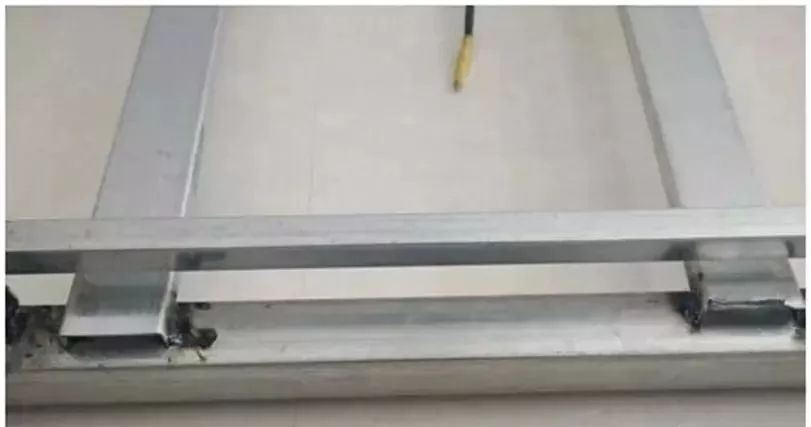

焊的時候用鋼角尺盡可能的焊好90度角。中間那個尺寸不重要。田字架做好后,開始在上面焊小方鋼,小方鋼的內部尺寸為4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不銹鋼。

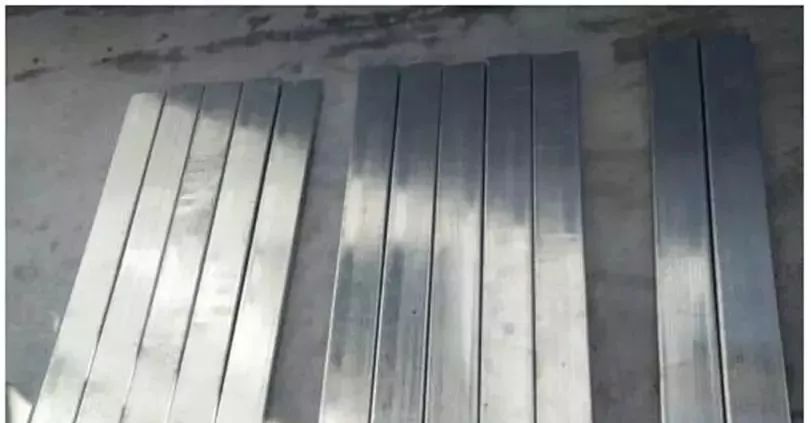

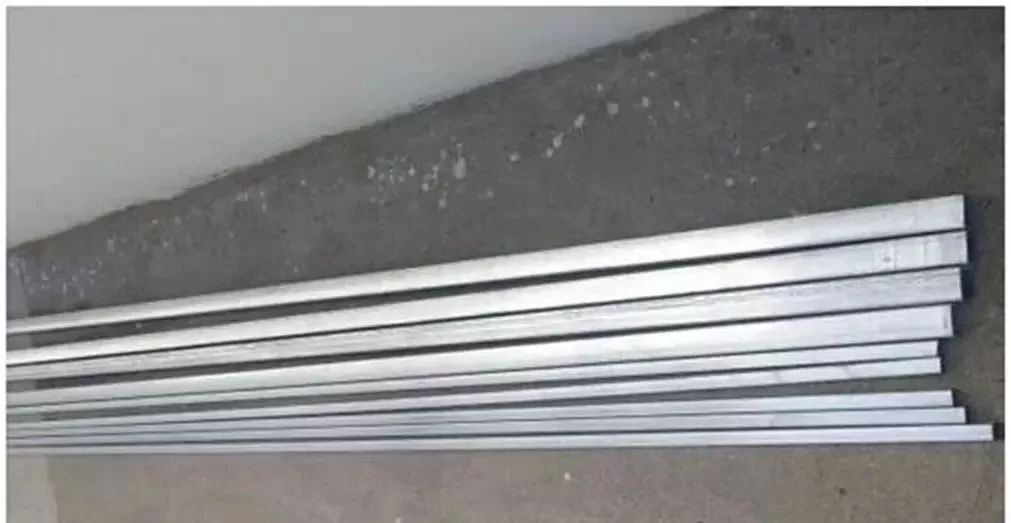

4*4和2*2方鋼

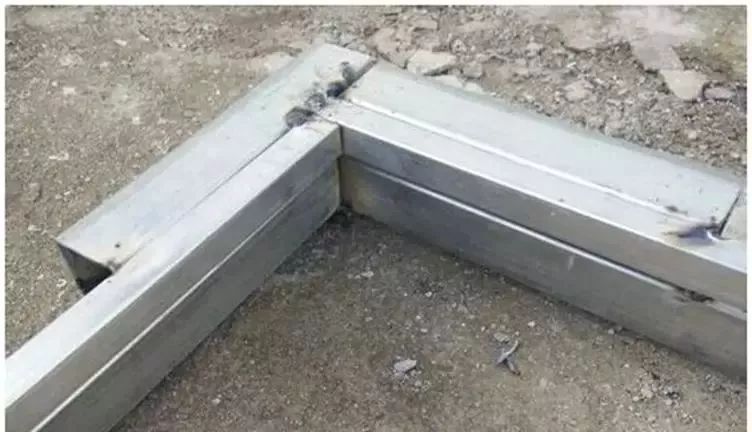

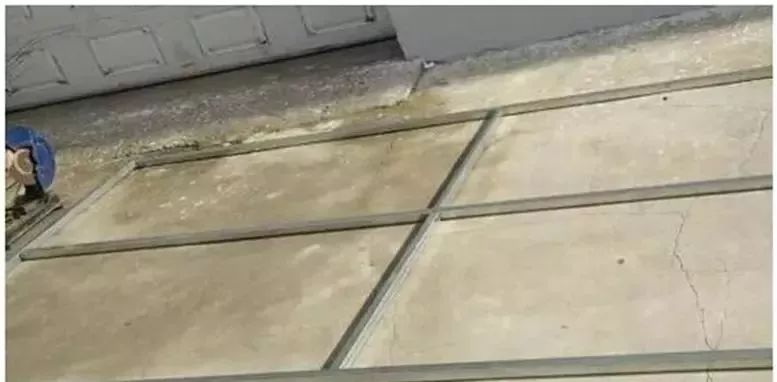

方通焊接

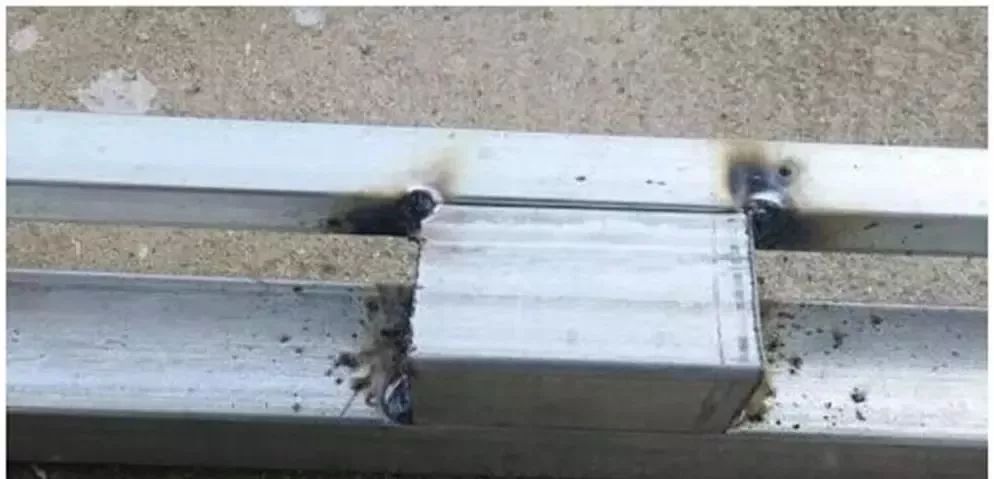

方通焊接1
方通焊接2
方通焊接3
方通焊接4
小連框做好后開始焊背條,前兩塊用板量著焊,找到尺寸后一直往下焊就行了。背條是40mm寬的,長度為1980mm左右,兩頭能夠著好焊就行。焊好后的邊框(照的是背面)邊框就可以拿到大廳內安裝了。墻頂部做好兩個角鋼掛鉤。
焊接背條
方鋼背條

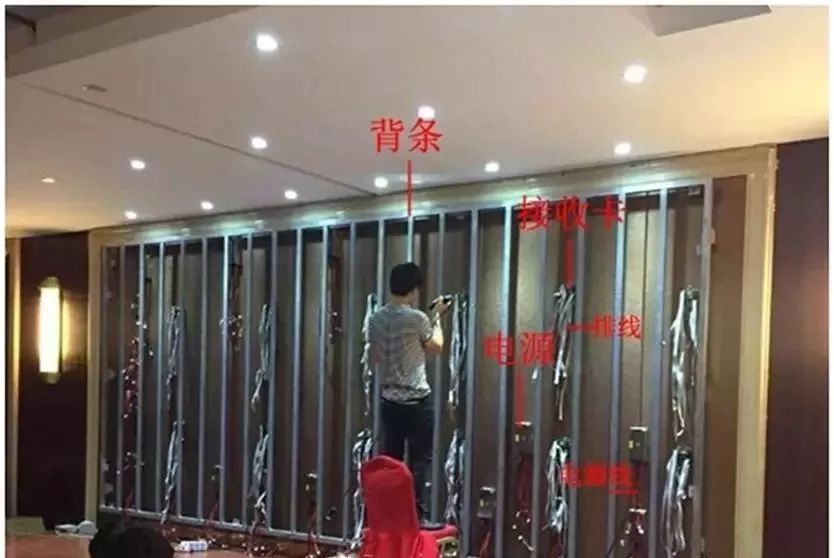

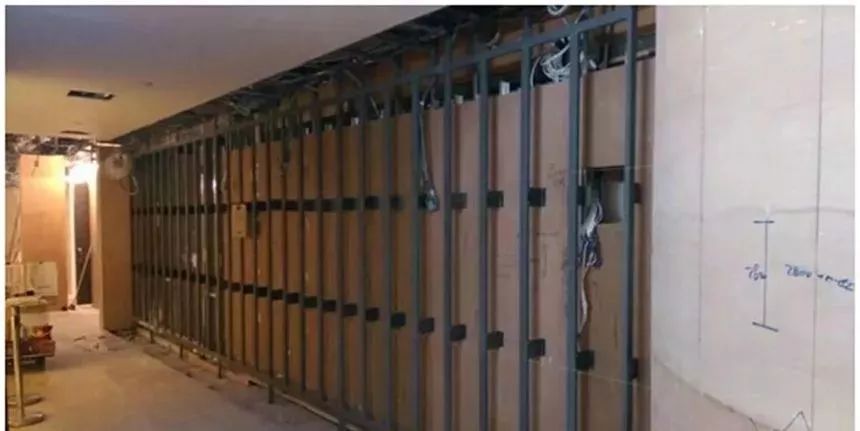

把焊接好的方鋼固定在墻上
二、裝電源、控制卡、模組
架子掛好后,四周留約10mm的空隙,因?yàn)槭覂?nèi)屏不能做成加風扇的箱體框,只有靠這10mm的空隙簡單通風了。
裝電源的時候先接好兩條成品電源線,5V輸出一定要看好正負極,否則就燒電源線、模組以及控制卡。
每根成品電源線有兩個接頭,這樣每塊電源能帶四塊模組。然后電源之間是220V連接,用2.5平方的軟銅線把每一排串在一起就行,最后各出一組220V電源線,接到配電柜的空開接線端上。
從配電室到LED顯示屏配電柜的電纜在安裝屏幕之前就必須布置好,電源接好后裝控制卡,控制卡這里用的是同步接收卡。整個電源和控制卡的布置,LED顯示屏出廠都是有《電源及系統布線圖》的,只要嚴格參照?qǐng)D紙走線就不會出錯。一般工程師自己根據電源和卡的數量也可以估算出走線方式。

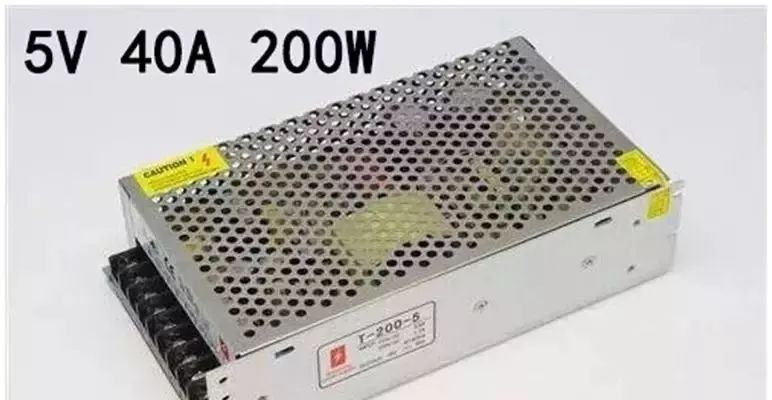

LED顯示屏電源5V 40A
把電源固定在條屏的位置上
三、接收卡與模組連接
我們這里每張卡帶三列模組,共36塊板,這樣每三列裝一塊卡,從就近的電源上取5V給卡供上電,注意正負極,然后用網線把5張卡連起來,靠電源接頭的網口是輸入口,右邊是第1塊卡,也是頭卡,輸入接的是電腦的千兆網卡,然后輸出網口接的是第2塊卡的輸入口,第2塊卡的輸出口接的是第3塊卡的輸入口,這樣一直到最后一張卡,第5張卡,輸入接第4張卡的輸出。輸出口為空。
裝模組之前要用不銹鋼包邊,這僅僅是為了好看,也是安裝單位要求的,專門找來了做不銹鋼的師傅來量了尺寸,估算了下他量完鋼結構后加大了5mm吧,為方便能好安裝又能卡死不銹鋼包邊。這里因?yàn)槠聊怀叽绮淮,我們提前安裝的不銹鋼包邊,有時也可以在屏幕安裝完后再安裝不銹鋼包邊,但是要注意的就是底部第一排水平一定要做好。
四、安裝模組
扣好不銹鋼邊后就能開紿上模組了。模組建議從下往上裝,從中間往兩邊開始安裝。這樣的安裝方式有很多爭議,從底部安裝主要是為了使水平和垂直都能在正?刂品秶鷥,特別是屏幕的面積大了以后,更加容易失控,特別是小間距的要求超高,有點縫隙沒有達到要求,都需要做精細的調整。
安裝過小間距的工程師都知道,即使是精密的模具出來模組或箱體,都還是有誤差的,幾個絲錯位,都會導致整行的錯位。其次,從中間往兩邊安裝可以分成兩組人員甚至四組人員分工干活,節約安裝時間。即使碰到安裝錯位的問題,基本都不會影響另外一組人員的進度。
按照?qǐng)D紙安裝模組自帶的排線,短排線只適合模組與模組的連接,從控制卡到模組的長排線是要安裝線序長短安裝的,最上面和最下面用的排線最長,我們這里大概是1米半長。
在方鋼上安裝LED模組

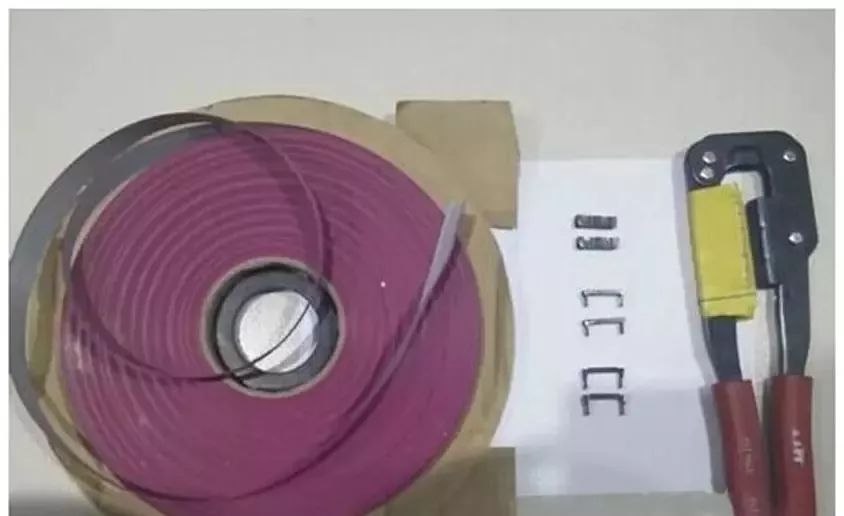

LED模組16P排線
最好自己帶有工具,如果排線有壓壞的話,重新剪一段,兩頭一壓就行了,然后裝上固定的卡子。很多時候因?yàn)楸硹l支著放不平模組,裝的時候還得剪掉線卡。排線插到模組上的時候紅邊向上,模組的箭頭也同時是向上的。沒有標箭頭的模組,那么看模組上的印刷字必須是向上的。模組之間的連接,都是模組前面的輸入連接上一個模組后面的輸出。

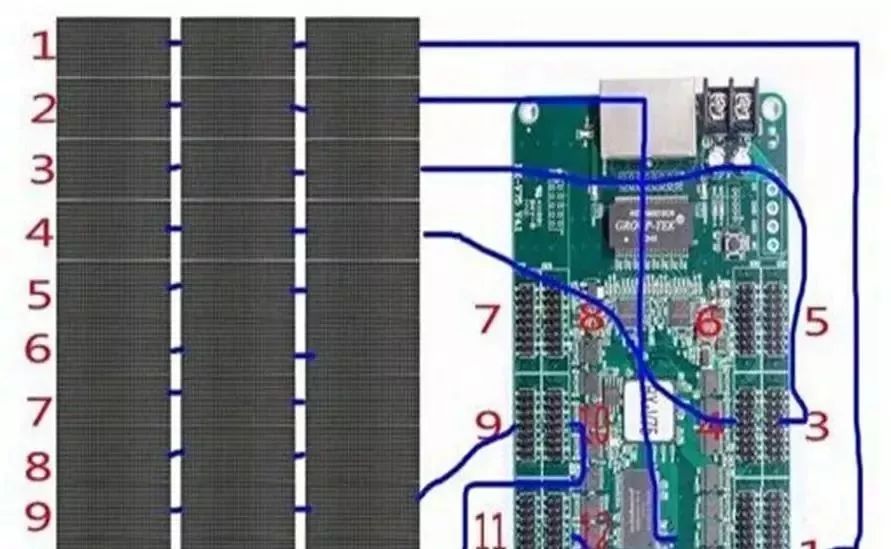

接收卡與模組接線示意圖

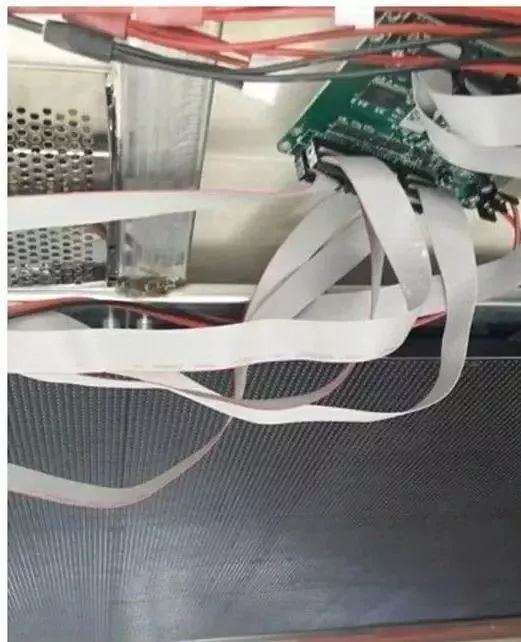

接收卡與模組接線實物圖
五、調整
裝好四行模組一張卡后通電測試,有問題的話及時解決,因?yàn)樵傺b下一組的話就會蓋住這張卡無法測試,另外繼續安裝的話不能及時發現問題,如果全部都安裝好了,再去找問題點,又把安裝好的模組拆下來,工程量可就大得多了。
控制卡上面有一個測試按鍵,剛通電,可以先利用這個方式來測試,如果安裝正常的話屏?xí)来物@示紅、綠、藍、行、場、點信息,然后再將控制電腦測試一遍,主要是為測試網線是否通訊正常。正常的話再安裝下一組,直到安裝完成。

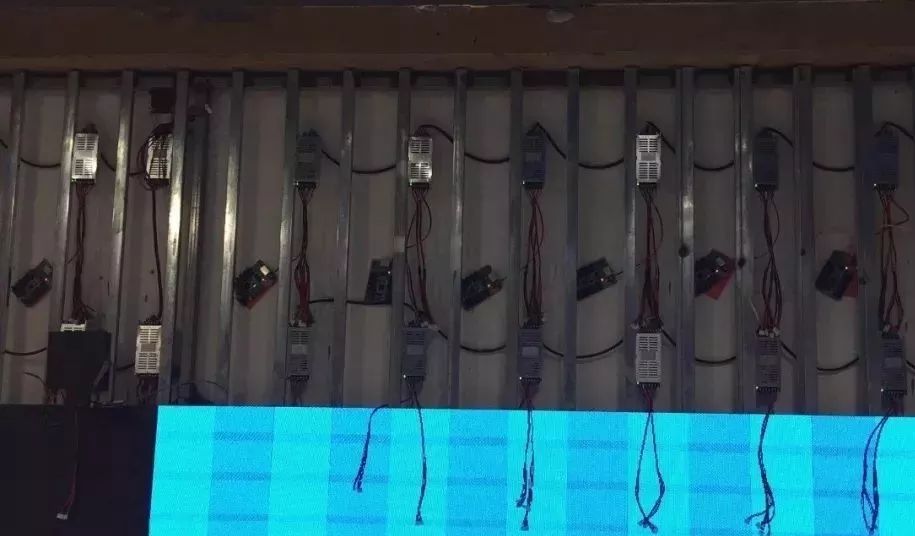

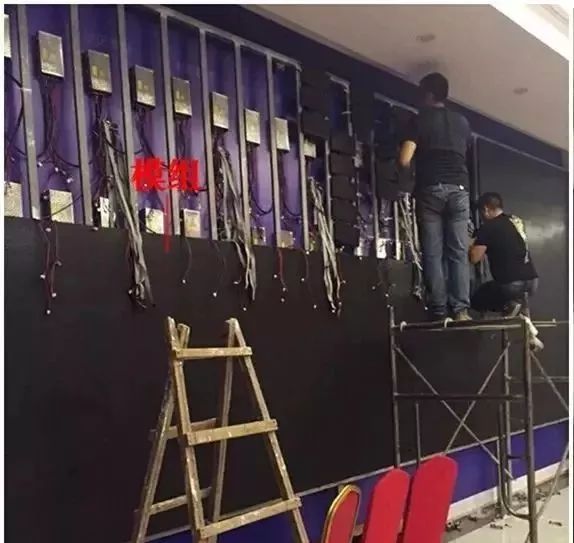

測試部分已安裝好的模組是否正常顯示

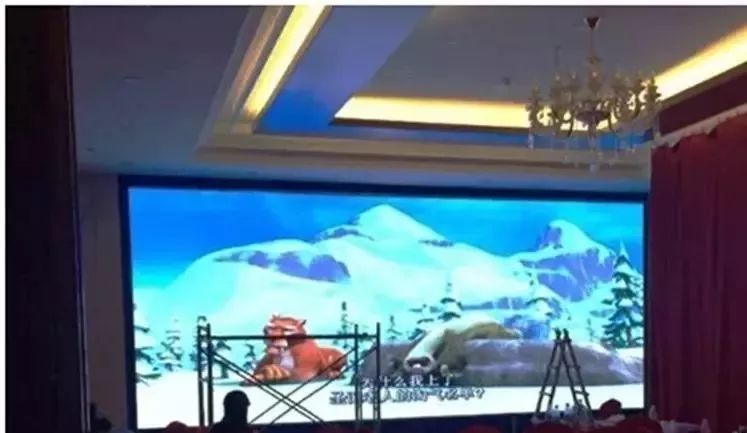

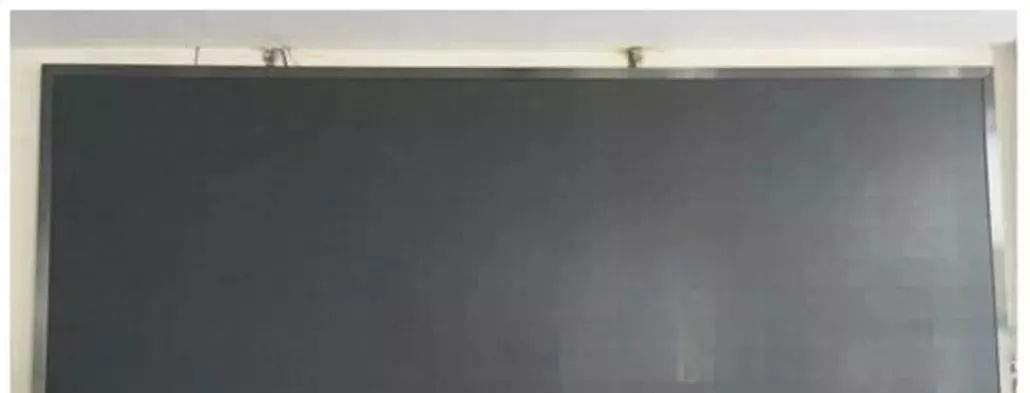

安裝完所有的模組并包邊
