舞臺燈光設備控制系統的常用光位以及舞臺燈具的介紹
舞臺燈光不僅要照亮演員,讓觀眾看到面部表情,表情和動作,但更重要的是,充分利用照明技術,并動用照明業務,以增強藝術效果,使觀眾身臨其境的感覺。今天,深圳市聲際電聲科技有限公司的編輯將分享一些技巧,用于調試舞臺燈光控制系統的結構模塊,讓您事半功倍調光!信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司

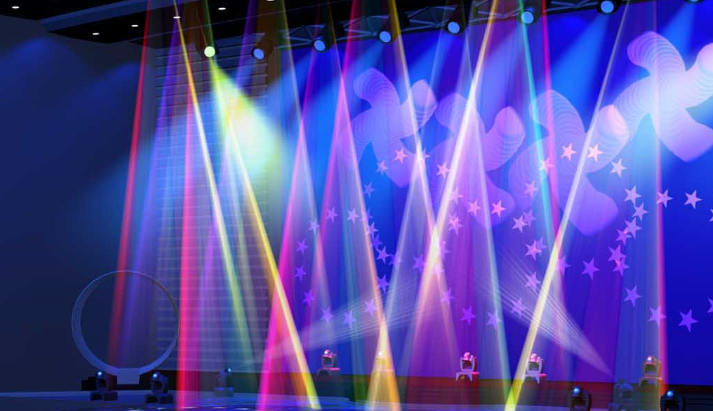

舞臺燈光
人機界面模塊
人機界面模塊的功能主要是從控制人員,這一般可以通過簡單的工業控制面板來實現接收控制指令。該模塊接收該指令后,它不翻譯的指示,并直接通過RS485總線密鑰信息到主控制模塊發送。
主控制器模塊
主控制器是整個照明控制系統的核心部分,負責上層控制接口和較低的硬件控制模塊之間的連接。從控制模塊接收到所述密鑰信息之后,主控制機轉換成一個二進制控制命令;然后,主控制機組成根據通過RS485總線向下游總線所接收的命令和相關的控制模塊的地址,并發送該數據的完整的幀,每個底部控制模塊根據所述地址匹配獲得其自己的數據。
底部控制模塊
底部的控制模塊是直接控制舞臺燈光動作的硬件設備。由于舞臺燈光的數目一般大,控制模塊的數量一般為10個20之間的所有控制模塊被連接到同一總線并且彼此獨立地編程。當主計算機將數據發送到總線上,所有控制模塊根據包含在幀結構中,并執行它們的地址信息接收所述數據信息,和解析出自己的指令。
三個模塊以固定波特率經由RS485總線和發送數據彼此通信。舞臺燈光控制系統的控制模塊的主要功能有兩個方面:一方面是與主計算機通信,并從上層接收指令。第二個是根據指令來控制光作用來控制硬件電路。
舞臺燈光的常用光位
要想做好專業舞臺燈的配置,道先要了解舞臺燈具的常用光位。這是正確選用配置的一個重要環節。
1、面光:自觀眾頂部正面投向舞臺的光,主要作用為人物正面照明及整臺基本光鋪染。
2、耳光:位于臺口外兩側,斜投于舞臺的光,分為上下數層,主要輔助面光,加強面部照明,增加人物、景物的立體感。
3、柱光(又稱側光):自臺口內兩側投射的光,主要用于人物或景物的兩側面照明,增加立體感、輪廓感。
4、頂光:自舞臺上方投向舞臺的光,由前到后分為一排頂光、二排頂光、三排頂光……等,主要用于舞臺普遍照明,增強舞臺照度,并且有很多景物、道具的定點照射,主要靠頂光去解決。
5、逆光:自舞臺逆方向投射的光(如頂光、橋光等反向照射),可勾畫出人物、景稱的輪廓,增強立體感和透明感,也可作為特定光源。
6、橋光:在舞臺兩側天橋處投向舞臺的光,主要用于輔助柱光,增強立體感,也用于其他光位不便投射的方位,也可作為特定光源。
7、腳光:自臺口前的臺板上向舞臺投射的光,主要輔助面光照明和消除由于面光等高位照射的人物面部和下顎所形成的陰影。
8、天地排光:自天幕上方和下方投向天幕的光,主要用于天幕的照明和色彩變化。
9、流動光:位于舞臺兩側的流動燈架上,主要輔助橋光,補充舞臺兩側光線或其他特定光線。
10、追光:自觀眾席或其他位置需用的光位,主要用于跟蹤演員表演或突出某一特定光線,又用于主持人,是舞臺藝術的特寫之筆,起到面龍點睛的作用。
舞臺燈光換色器
換色器的設計推廣,大大地簡化了舞臺燈具的數量,減輕了燈光工作者的勞動強度,也節約了投資金額,所以它是一種目前舞臺配置不可缺少的器械,目前市場上主要有機械換色器和電及換色器兩種。
1、舞臺機械換色器:其設計簡便,價格較低,為20世紀80~90年代中期主流產品,目前以接近于淘汰。
2、舞臺電腦換色器:是近幾年發展起來的新型換色器,其采用國際標準的DMX-512信號輸出,可由專用控制呂控制,也可連接于電腦調光臺使用,它有多模式、高精度、大容量、控制距離遠等特點,成為目前市場換色器的主流產品。
4燈光控制設備
目前市場調光器,主要有模擬調光器和數字調光器,其特點是:
1、模擬調光器:使用模擬調光技術,輸出信號為0-10V一對一輸出。一般模擬調光器設計簡單,控制器路較少,調光曲線差,但市場價格較低,易于學會掌握,為20世紀70年代末到90年代中期的主流產品。常見的有3路、6路、9路、12路、18路、24路、60路、120路等,每路功率多為8KW,但也有2KW、4KW等,小路數多為一體機,大路數為分體機。
2、數字調光器:使用單片機技術,為DM512數字信號。數字調光臺使用方便(特別是大回路),其調光功能、備份功能、編組功能、調光曲線等均優于模擬調光臺、性能價格也比較合理,很受用戶歡迎。常見的有12路、36路、72路、120路、240路、1000路等,每路多為2KW、4KW、6KW、8KW等。在了解了燈位、燈具特點和控制設備及換色器后,就可以根據各自特點、使用規模的大小、用燈繁簡,因地制宜地設計出正確的使用方案了。
