弱電工程中常見的幾種監控系統架構,學會干什么監控不再難!

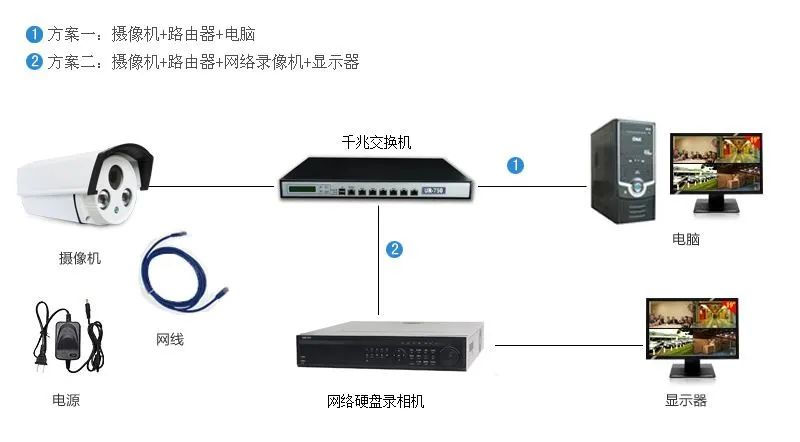

第一種:傳統方式,由網絡攝像機+電源+網線組成信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
在綜合布線的時候,同時要布電源線和網線,電源也可以就近取220V交流電,這樣節省電源線材,這里暫不討論它的利弊。給每個網絡攝像機提供電源。再有一路網線傳輸網絡數據到網絡硬盤錄像機NVR。
第二種:POE供電方式,網絡攝像機+POE交換機
這樣就比前面一種方式節省一條電源線,一臺網絡攝像機只要一根網線作為傳輸信號的介質就可以,不再用到電源線了。網線用非屏蔽超五類雙絞線就可以了,傳輸距離90米沒有任何問題,100米建議用六類線。
連接方式如下圖:

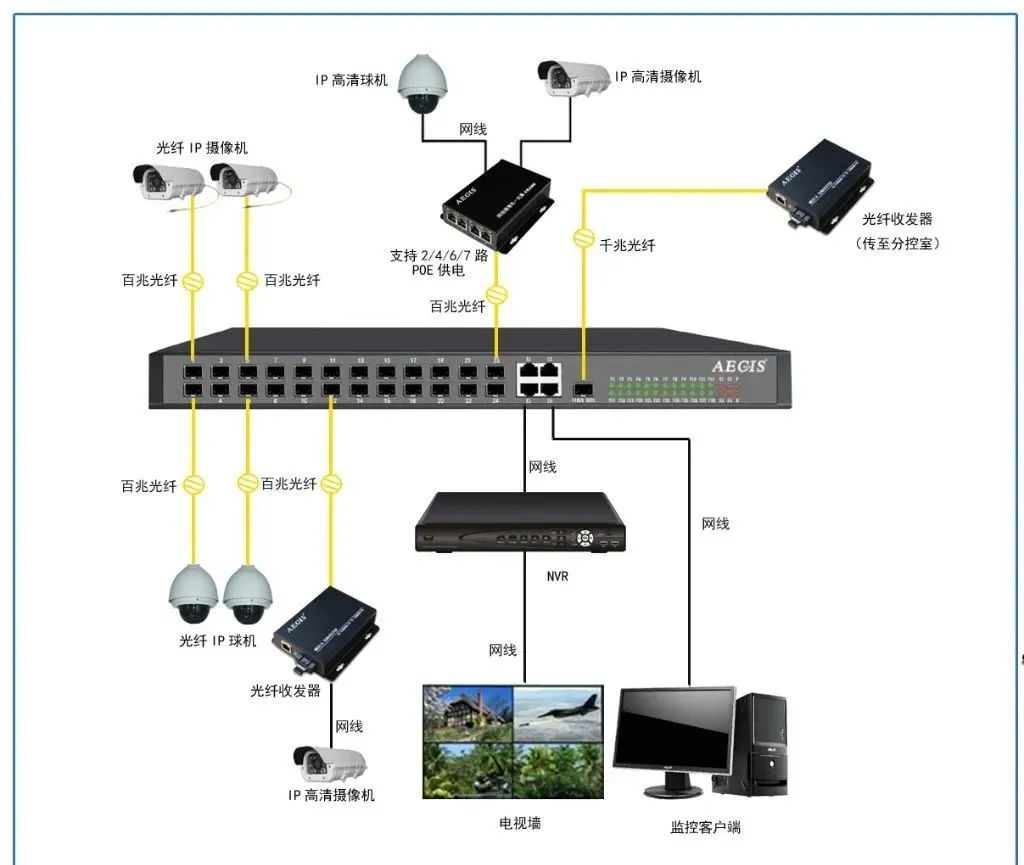

第三種:遠距離的情況下,網絡攝像機+光纖+收發器

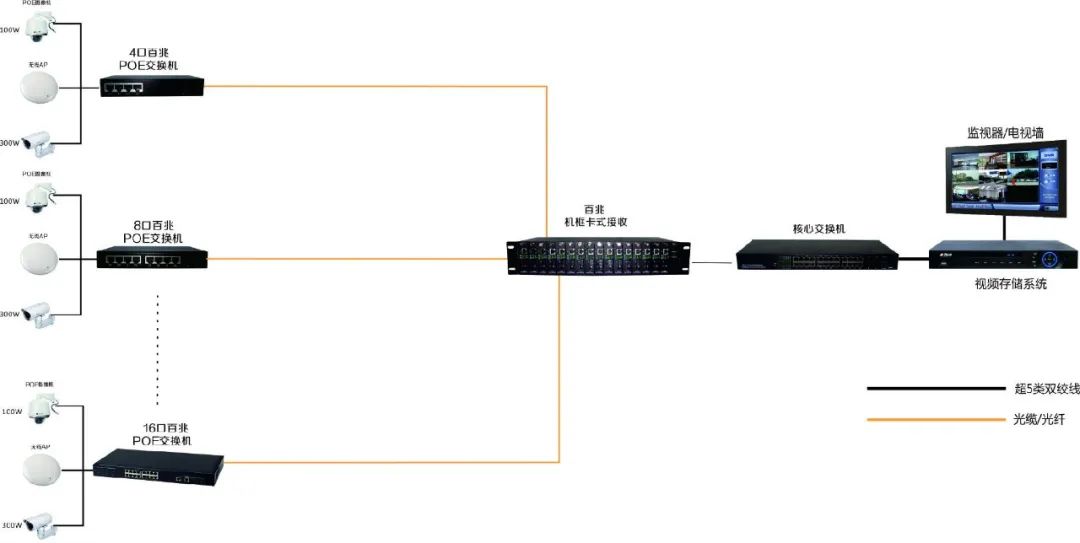

剛才前面我們說了,網線傳輸正常100米以內,那么超過100米的情況,我們一般考慮用光纖傳輸了,光纖不但傳輸距離遠(可以傳輸20公里)而且效果穩定。我們都知道,光纖傳輸數據的時候,把數據信號轉換成光信號傳輸,再把光信號轉換成數據信號,這樣我們使用光纖收發器配合來完成工作。 如圖:
第四種:無線傳輸方式,攝像機+無線網橋
在具體監控系統實施環境中,如果布線困難碰到天然屏障或者不可逾越的障礙的時候,我們可以使用無線傳輸方式,這樣就用到無線網橋了。在比如,已經硬化路面的小區,電梯,已經建好的工廠,距離較遠的空曠地帶,野外等等這些環境都適用無線傳輸方式。

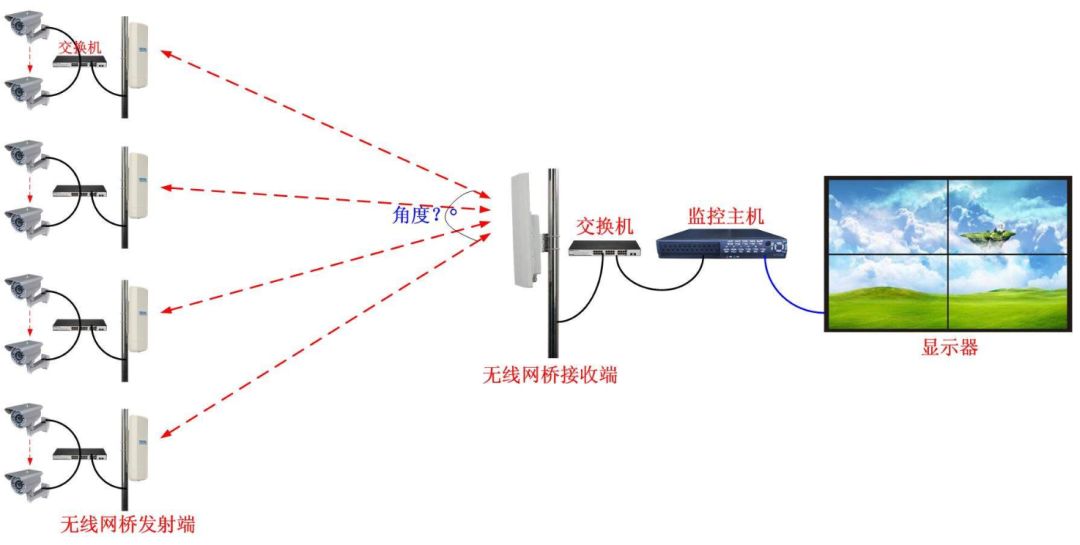

1、點對多點傳輸:

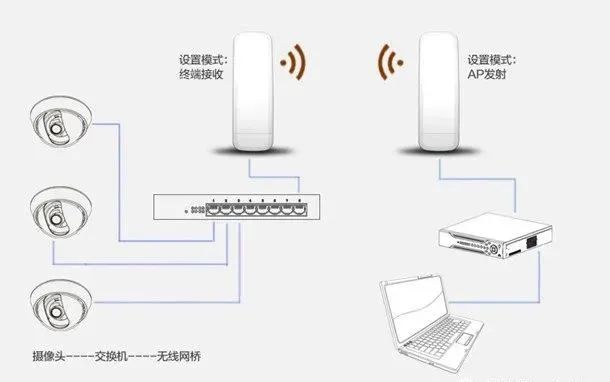

2、點對點傳輸 如果多個攝像頭比較集中,可以把攝像頭連接交換機

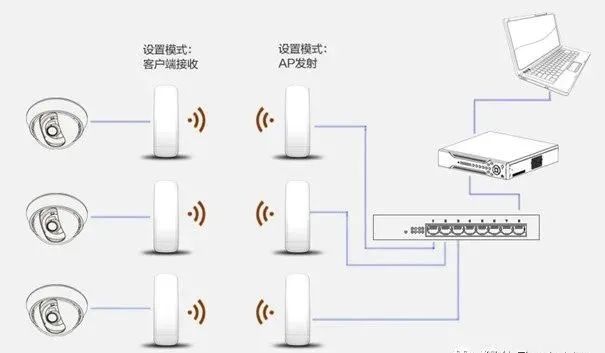

如果攝像頭比較分散,距離較遠,可每個攝像頭都配置一對網橋
無線網橋,可以將網絡信號轉換成無線電波進行點對點的傳輸。成對使用。由于點對點定向傳輸,可以實現遠距離的無線傳輸,從幾百米到幾十公里。
使用無線網橋的施工注意點:在發射和接收端之間不能有遮擋,不能有障礙。這樣信號傳輸才會穩定。
第五種:遠距離傳輸,網絡攝像機+OLT+ONU
PON監控傳輸網絡系統主要利用運營商光纖資源,達到傳輸?shù)哪康,為中心管理平臺的各項應用提供基礎保障,能夠更好的服務于各類用戶。問題是費用較高,全光網絡設計的項目中應用比較廣泛。
pon它由OLT(光線路終端)、用戶側的ONU(光網絡單元)以及ODN(光分配網絡)組成。
PON在遠距離或遠程監控等超大型監控項目上,有更好的應用。

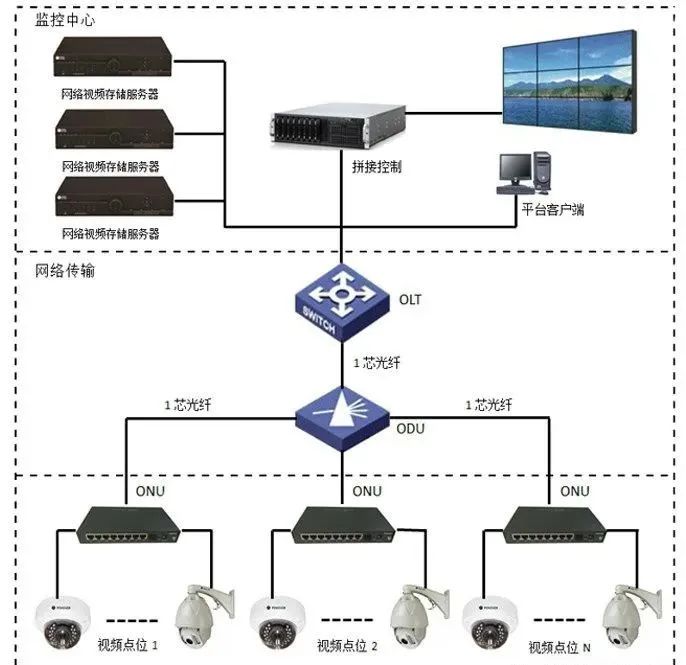

網絡結構如下圖所示:
拓?fù)鋱D一

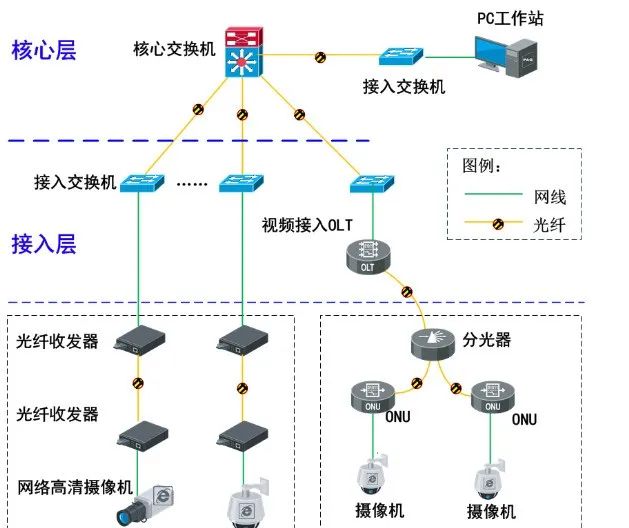

拓?fù)鋱D二 數據中心核心網
核心層主要設備是核心交換機,作為整個網絡的大腦,核心交換機的配置性能較高。目前核心交換機一般都具備雙電源、雙引擎,故核心交換機一般不采用雙核心交換機部署方式,但是對于核心交換機的背板帶寬及處理能力要求較高。

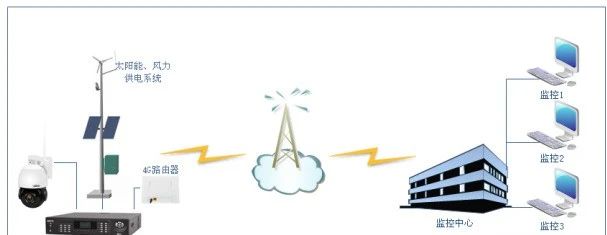

前端視頻資源接入 前端網絡采用獨立的IP地址網段,完成對前端多只監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。前端網絡接入目前采用兩種常用方式,通常為點對點光纖接入的方式和點對多點的PON接入方式。接入層需對NVR存儲設備的網絡接入提供支撐,確保NVR存儲設備網絡環境安全可靠。 第六種:戶外遠距離傳輸,4G+太陽能+攝像機
太陽能監控系統的應用也是越來越廣,由于監控點自身環境特點,距離較遠,傳輸方式不可能采用有線或光纜,因此應選擇無線傳輸方式來進行數據的傳輸。目前,4G無線傳輸技術成熟,并得到廣泛的應用,其具有信號覆蓋率高,部署方便等特點,是該系統設計的最佳選擇。 5G技術的視頻監控系統以后也會逐漸成為趨勢。
