信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
我們經常會碰到客戶使用手機或是相機拍LED顯示屏?xí)r,發現照片上出現水波紋和掃描線,讓客戶對LED顯示屏質量很是擔心。但是這些現象并非LED顯示屏自身所導致的,而是因?yàn)橛孟鄼C(jī)或者手機拍攝時的角度和焦距引起的。那今天就給大家普及一下關于水波紋(摩爾紋)的知識。
1、水波紋和掃描線現象的區別
經常會有人誤以為水波紋就是掃描線,這是個很大的誤點。
水波紋一般呈現無規則弧形擴散狀態。而掃描線則是水平黑色條紋直線,主要是由于顯示屏刷新較低導致,被相機捕捉呈現!
2、“水波紋”學名“摩爾紋”(Moiréeffect)
用數碼相機拍攝景物中,如果有密紋的紋理,常常會出現莫名其妙的水波樣條紋。簡單的說,摩爾紋是差拍原理的一種表現。從數學上講,兩個頻率接近的等幅正弦波疊加,合成信號的幅度將按照兩個頻率之差變化。
3、摩爾紋產生的過程

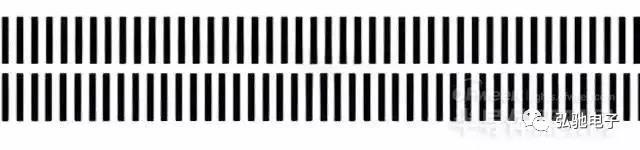

a. 兩個空間頻率略有差異的條紋,它們左端黑線位置相同,由于間隔相同,向右邊逐漸線條就能重合了。
b. 這兩個條紋重疊的結果,左邊由于黑線重合,所以可以看到白線。而右邊逐步錯位、白線對著黑線,重疊結果變得全黑。有白線和全黑的變化,組成了摩爾紋。
c. 將圖2的兩組條紋完全重合,就可以看到典型的摩爾紋了。
4、顯示屏產生摩爾紋現象過程

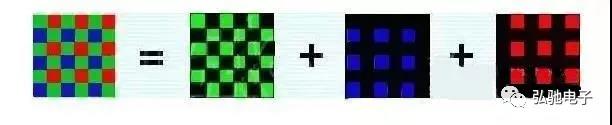

如上圖所示:LED顯示屏顯示是由RGB三色單元組成,均勻的分布在顯示屏上。
注意:如果LED顯示屏像素分布密度恰好介于CCD可以分辨的間格之中,無可避免,數碼相機還是會解讀出部分可以辨識的結果,卻也會加上丌能辨識的灰階地帶,兩者的和就會形成規律性的紋路,反應在視覺上就是周期性的波紋。
5、消除摩爾紋的方法
-
改變相機角度。由于相機拍物體的角度會導致摩爾波紋,稍微改變相機的角度(通過旋轉相機)可以消除或改變存在的任何摩爾波紋。
-
改變相機位置。此外,通過左右或上下移動來改變角度關系,可以減少摩爾波紋。
-
改變焦點。細致圖樣上過于清晰的焦點和高度細節可能會導致摩爾波紋,稍微改變焦點可改變清晰度,而幫助消除摩爾波紋。
-
改變鏡頭焦長?捎秘⑼溺R頭或焦長設定,來改變或消除摩爾波紋。
-
使用鏡前濾光鏡直接安裝在CCD的前面,使其曝光條件滿足空間頻率,徹底過濾影像中高空間頻率部分,減少摩爾紋發生的機會,但這也會同步降低影像的銳利度。
-
用軟件處理。使用Photoshop插件等,消除最終影像上出現的任何摩爾波紋。
