信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
LED顯示頻基本原理:以LED(發光二極管)為基本發光元素(像素點),通過控制電路及驅動電路來控制每個像素點的亮與滅或明暗程度,實現具有相當像素點的顯示屏顯示出人們要求的各種信息。
不同使用環境下LED顯示屏亮度的區別:
環境亮度情況 |
LED顯示屏亮度 |
有遮陽半戶外 |
1000-3000(cd/m2) |
戶外無陽光直射環境 |
3000-5000(cd/m2) |
戶外有陽光直射環境 (坐南朝北 ) |
5000 - 8000(cd/m2) |
戶外有陽光直射環境 (坐北朝南 ) |
>8000(cd/m2) |
室內有陽光透射 |
1000-2000(cd/m2) |
室內室內照明亮度較高 |
500-1000(cd/m2) |
室內室內無強光照明 |
300-500(cd/m2) |
二、LED顯示屏的組成
LED顯示屏
01 |
室內屏:顯示單元板 + 控制卡 + 電源 + 鋁型框架 |
02 |
室外屏:顯示模組 + 控制卡 + 電源 + 鋁型框架 |
03 |
全彩屏:顯示箱體 + 控制系統 + 計算機 + 通訊網絡 + 架體等組成 |
LED顯示屏系統的組成 |
Part 1 顯示屏主體 |
Part 2 固定安裝結構 |
Part 3 控制系統 |
Part 4 數據傳輸系統 |
Part 5 音視頻多媒體處理系統 |
Part 6 配電系統 |
Part 7 狀態監控系統 Part 8 散熱系統 |
三、LED顯示屏名詞術語
1、 LED顯示屏的像素
像素是顯示屏的最小成像單元,一般由單個或多個發光二極管組成。例如:一些顯示屏設計方案中寫到的像素:2R1G1B,就表示該顯示屏的最小成像單元,是由2個紅色發光管、1個綠色發光管、1個藍色發光二極管組成(在顯示屏行業中,紅、綠、藍發光管習慣用它的英文字母,R、G、B來代替),P表示點間距,φ表示點直徑。

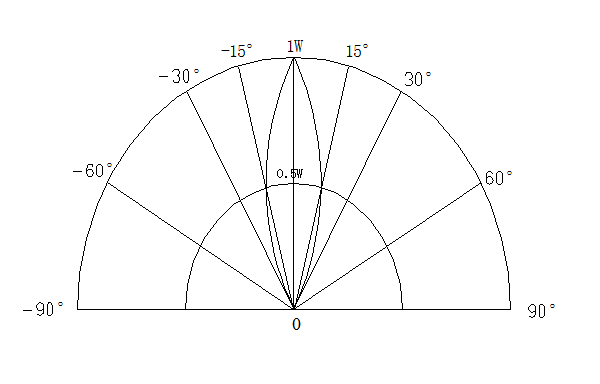

3、LED顯示屏視角
按照信息產業部SJ/T11141-2003標準,視角為觀察方向的亮度下降到LED顯示屏法線方向亮度的二分之一時,同一平面兩個觀察方向與法線方向所成的夾角,分為水平視角和垂直視角。
LED顯示屏的視角反映的是側面是否觀看效果好的問題,視角大,側面觀看效果好。反之,側面觀看效果就差,LED顯示屏的視角一般分水平視角和垂直視角。一般戶內屏水平視角在150度以上為宜,一般戶外屏水平視角在100度以上為宜。
4、灰度等級
LED顯示屏的灰度等級是反映顯示屏圖像層次的一個指標,是顯示屏從最暗到最亮之間的技術處理級數,灰度等級越高,顏色越豐富,色彩越艷麗;畫面也越細膩,更易表現豐富的細節。視頻屏的灰度等級一般分為64級、128級、256級、512級、1024級、2048級、4096級等;叶鹊燃壴礁,圖像層次越清晰,一般灰度等級在256級以上,圖像差別就不是很大了。
灰度雖然是決定色彩數的決定因素,但并不是說無限制越大越好。因為首先人眼的分辨率是有限的,再者系統處理位數的提高會牽涉到系統視頻處理、存儲、傳輸、掃描等各個環節的變化,成本劇增,性價比反而下降。一般來說民用或商用級產品可以采用8位系統,廣播級產品可以采用10位系統。
5、LED刷新頻率
LED顯示屏更新圖片的速率,刷新頻率越高,頻率圖像越穩定。刷新頻率決定了LED顯示屏顯示畫面的穩定性,對于不小于8 bit灰階(256級灰度)的LED顯示屏,刷新頻率應不小于100Hz,低于這個頻率畫面會出現閃爍或水波紋一樣的波動現象,容易引起觀眾的眼睛疲勞;而刷新率愈高,則人眼所能感覺的播放畫面就愈不會閃爍,而輸出的色階愈高,則畫面的顯示就愈細膩,色彩也愈豐富。雙色顯示屏不追求效果一般設置成60-75HZ即可,全彩屏要求效果一般戶內屏設為180-600hz,戶外屏300-1200hz
6、像素失控率
像素失控率:是指最小的屏幕成像單元(像素)工作不正常(對照組)的比例。像素控制有兩種模式:一種是死點,就是需要它點亮時它不亮;第二種是常亮點,就是當屏體工作時它一直點亮。在行業標準《LED顯示屏通用規范》中規定,戶外屏失控像素率不超過千分之二,戶內屏失控像素率不超過萬分之三。只要像素失控率不超過允許范圍并呈離散分布就是正常的。
7、屏體壽命
LED顯示屏的壽命是由多種因素決定的,但是,由許多因素造成的壽命終結是可以通過零部件(比如開關電源)的更換來不斷地延續壽命。而LED則是不可能被大量更換的,因此,一旦LED壽命終結,則意味著顯示屏壽命的終止。一定意義上LED的壽命決定了顯示屏的壽命。LED的壽命通常以發光強度衰減到初始值50%的時間為壽命期。
LED衰減規律為:1000小時、20毫安常溫(25度)點亮試驗后,紅色LED的衰減應小于10%,藍、綠色LED的衰減應小于15% 。
四、LED顯示屏的日常保養
LED顯示屏大屏幕和傳統的電子產品一樣,在使用過程中不僅需要注意使用方法,而且需對顯示屏進行保養維護,才能使LED顯示屏的壽命更久。下面是保養LED全彩顯示屏大屏幕的一些方法。
第一,保持LED顯示屏屏幕使用環境的濕度,含有濕度的全彩顯示屏大屏幕在通電的情況下,會導致全彩顯示屏部分零部件腐蝕,進而造成永久性損壞。
第二、要盡可能避免可能會碰到的問題,我們可以選擇被動防護與主動防護,盡量把可能對全彩顯示屏幕造成傷害的物品遠離屏幕,而清潔屏幕的時候也盡可能輕輕地擦拭,把傷害性降到最小。
第三、LED顯示屏屏幕與我們用戶的關系最為密切,做好清潔維護工作也是非常有必要的。長時間暴露在戶外環境風吹、日曬、灰塵等易顯臟,一段時間下來,屏幕上肯定是灰塵一片,這需要及時清洗以防塵土長時間包裹表面影響觀看效果。
第四、要求供電電源穩定,并接地保護良好,在惡劣的自然條件下特別是強雷電天氣下不要使用。
第五、屏體內嚴禁進水、鐵粉等易于導電的金屬物。LED顯示屏屏幕盡量放置在低灰塵的環境,大的灰塵會對顯示效果造成影響,同時灰塵過多會對電路造成損害。如果因為各種原因進水,請立即斷電并聯系維修人員,直至屏體內顯示板干燥后方可使用。
第六、LED顯示屏的開關順序:
開關順序 開屏時:先開機,后開屏。
關屏時:先關屏,后關機。
(先關計算機不關顯示屏,會造成屏體出現高亮點,led燒毀燈管,后果嚴重。)開關屏時間隔時間要大于5分鐘。
第七、避免在全白屏幕、失控狀態下開屏,因為此時系統的沖擊電流最大。
第八、環境溫度過高或散熱條件不好時,LED照明應注意不要長時間開屏。
第九、建議LED屏幕每天休息時間至少應在2小時,在梅雨季節LED屏屏幕一個星期至少使用一次以上。一般每月至少開啟屏幕一次,點亮2小時以上。
第十、LED顯示屏屏幕表面可以采用酒精進行擦拭,或者使用毛刷、吸塵器進行除塵,不能直接用濕布擦拭。
第十一、LED顯示屏屏幕應定期檢查是否正常工作,線路有無損壞,如不工作要及時更換,線路有損壞要及時修補或者更換。LED顯示屏屏幕內部線路,非專業人士禁止觸碰,以免觸電,或者造成線路損壞;如果出現問題,請專業人士進行檢修。
五、室內LED顯示屏選擇
LED顯示屏型號都是用p幾來表示,型號越小,點間距越小,畫面更清晰。
LED顯示屏的優勢之一是超高亮度,而室內使用的話,亮度是不宜過高的,高亮度容易造成視覺疲勞、傷眼。LED顯示屏有一個共點:點間距越小,亮度相對越低,這是因為點間距的增多,IC控制的燈珠越多,所以造成亮度降低,所以室內使用的LED顯示屏,點間距越小,觀感會越好。
LED顯示屏的價格是與點間距直接掛鉤的,點間距越小,畫面越清晰,越沒有顆粒感,價格也會越高。所以在選擇室內led顯示屏時,不要一味追求超小間距,適合環境使用即可。
根據實際使用要求,可從以下兩方面考慮:
1、預算
LED顯示屏價格除了與型號有關之外,還有材質有關,預算相對充足,在有合適的型號時可以選擇高端的LED顯示屏;
2、觀看距離
觀看距離跟LED顯示屏的顯示效果有關;由于LED顯示屏是由一顆顆led燈珠制作的,所以在距離設定內,觀看會帶有一定顆粒感,但是在距離設定外,觀看效果是極好的,就比好,如果選擇的是P1.25,那在1.5m左右的距離觀看,效果是極好的,不帶有顆粒感,且亮度和色彩都有很好的展示
