信息來源:http://372100.com.cn/ 作者:湖北弘馳LED顯示屏公司
一、點間距的計算

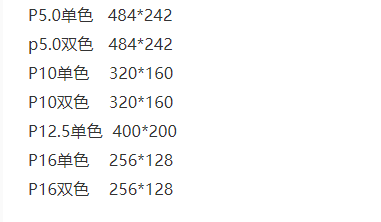

1、各單元板常見型號及尺寸
不同的牌子可能會存稍微的差異。
2、那么它是如何計算出來的呢?
這里面就以p10與p16來舉例,因?yàn)樗麄冏畛R?jiàn)。

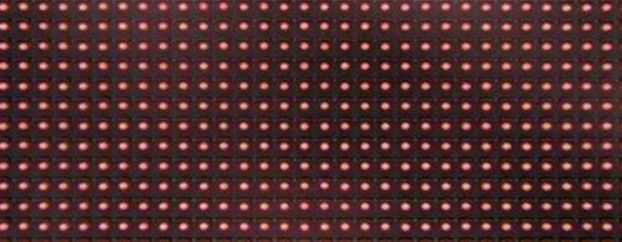

PH16單個單元板尺寸 以P16型號,一般模組的led點間距長有16點,寬有8點,而p16的點間距為10mm。所以計算:
長度=16點×1.6㎝=25.6㎝
高度=8點×1.6㎝=12.8㎝PH10單個單元板尺寸
以P10型號,一般模組的led點間距長有32點,寬有16點,而p10的點間距為10mm,所以計算:
長度=32點×1.0㎝=32㎝
高度=16點×1.0㎝=16㎝;
和上面的數據是一樣的,一般的是不用計算這些,只需要記著上面的圖片內容就行。
二、室內LED屏的計算
上了解了上面的一些基本數據后,我們可以通過一個實例來看下。
例:
如果你需要一個室內全彩屏長寬分別為4m、3m的led屏幕,用P10的屏,如何計算出它的實際長和高尺寸?
可能有些朋友不理解這個問題是什么意思,既然已經有長和寬了,為什么還要計算呢?因?yàn)閘ed大屏是由多個單元板組成,所以要計算出長4m、寬2m的大屏需要使用多少塊單元板。
1、首先計算長、高需要多少單元板(用整屏的長除以單元板的長,取整數)
長:
我們從上面了解到p10的基本數據,其模組數量計算為:
長:4m/0.32m=12.5個≈13個。
寬:3m/0.16m=18.7個≈19個
因?yàn)槟=M最小單位為1,所以要取整。
2、實際長和高尺寸(用需要的單元板數量乘以單個單元板尺寸)
長:13*0.32=4.16m,
寬:19*0.16=3.04m
3.實際LED屏幕面積:
所以,led長度為4.16*3.04m。

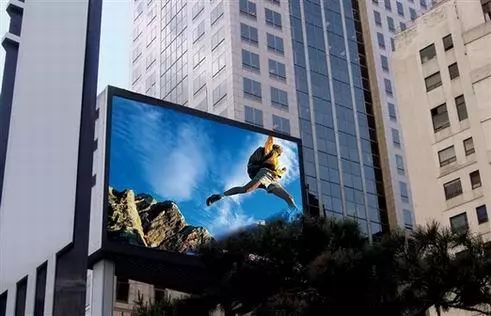

三、室外LED屏的計算
-

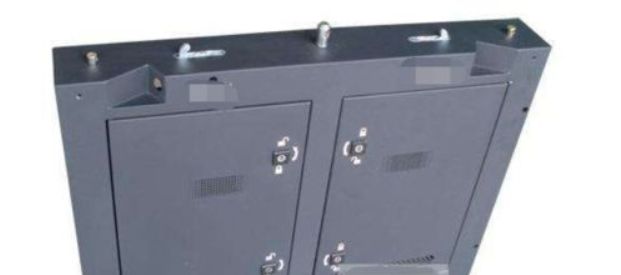

室外led采用的是箱體進行拼接的,箱體的尺寸和模組相比,有比較多,但是計算方法是類似的!都是需要最后個數取整去計算屏幕尺寸。
四、門頭LED屏的計算
走在大街上,我以看到銀行、商鋪門頭上的長方形led顯示屏在播放廣告字幕,我們通常簡稱為門頭LED屏、LED條屏或LED走字屏。那么門頭LED顯示屏規格是多少?如何確定屏幕尺寸?其實跟室內的差不多。
舉例:
一商鋪定制一塊P10單色LED顯示屏(320*160),打算做長寬為3.5米×0.8米的走字屏。如何計算門頭LED顯示屏實際尺寸?
1、首先計算長、高需要多少單元板(用整屏的長除以單元板的長,取整數)
長:3.5m÷0.32=10.9375≈11
高:1m÷0.16=5≈5
2、實際長和高尺寸(用需要的單元板數量乘以單個單元板尺寸)
長:11×0.32=3.52m
高:5×0.16m=0.96m
3.實際LED屏幕面積:
3.52m×0.96m=3.3792㎡
需要補充的是:
門頭LED顯示屏還有邊框尺寸的,由于邊框型材有很多種規格,
常用的邊框厚度為9公分。寬度加3.5cm(一邊);也有寬度加4.5cm(一邊)
假設這里我們用的邊框?yàn)?.5cm一邊,那么門頭LED顯示屏長、寬如下:
整屏長:3.52m+0.035*2=3.59m
整屏高:0.96+0.035*2=1.03m
因此實際整屏面積:3.59m×1.03=3.6977㎡
